اینجکتور POE گیگابایتی 30 وات مدل ND-PG30

تامین برق و انتقال اطلاعات از طریق یک کابل شبکه

اینجکتور PoE مدل ND-PG30 یک منبع تغذیه تحت شبکه است که برای اضافه کردن قابلیت PoE به یک مسیر شبکه معمولی استفاده می‌شود. این دستگاه برق موردنیاز تجهیزات سازگار و اطلاعات شبکه را روی کابل شبکه قرار می‌دهد تا تجهیزاتی مانند دوربین مداربسته تحت شبکه، اکسس پوینت و سایر دستگاه‌های سازگار با PoE بتوانند با یک کابل شبکه به شبکه و برق متصل شوند.

مدل ND-PG30 از استانداردهای IEEE 802.3af/at پشتیبانی می‌کند و حداکثر توان نامی آن 30 وات است. همچنین با پشتیبانی از ارتباط گیگابیتی 10/100/1000Mbps، برای استفاده در شبکه‌هایی که به سرعت بالاتر از Fast Ethernet نیاز دارند نیز گزینه مناسبی محسوب می‌شود.

اینجکتور PoE مدل ND-PG30 چیست و چه کاربردی دارد؟

اگر سوئیچ شبکه شما پورت PoE نداشته باشد، اما بخواهید یک دوربین تحت شبکه یا تجهیز سازگار با PoE را از طریق همان کابل شبکه تغذیه کنید، می‌توانید از یک PoE Injector استفاده کنید.

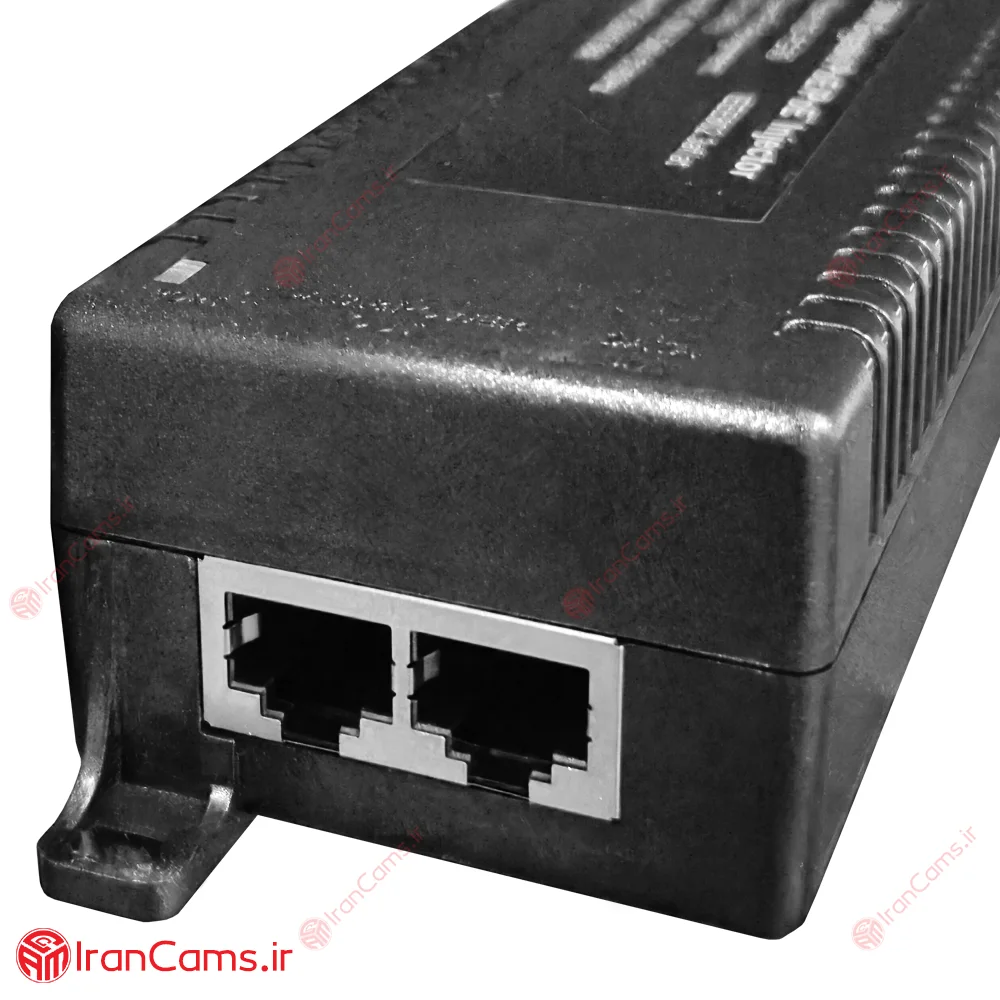

در این حالت، اینجکتور بین شبکه و دستگاه PoE قرار می‌گیرد. اطلاعات شبکه از یک سمت وارد دستگاه شده و اینجکتور برق موردنیاز را نیز به مسیر اضافه می‌کند. سپس برق و دیتا به‌صورت هم‌زمان از طریق یک کابل شبکه به سمت تجهیز متصل‌شده ارسال می‌شوند.

به‌طور ساده، مسیر اتصال به این شکل است:

مودم، روتر یا سوئیچ معمولی ← اینجکتور ND-PG30 ← کابل شبکه ← دستگاه سازگار با PoE

این ساختار می‌تواند نیاز به استفاده از آداپتور برق جداگانه در محل نصب دستگاه را کاهش دهد.

توان خروجی 30 وات و پشتیبانی از PoE+

یکی از مشخصات اصلی این محصول، توان نامی 30 وات است. مدل ND-PG30 از استانداردهای IEEE 802.3af و IEEE 802.3at پشتیبانی می‌کند.

استاندارد 802.3at که معمولاً با نام PoE+ نیز شناخته می‌شود، برای تجهیزاتی با مصرف برق بالاتر نسبت به PoE معمولی کاربرد دارد. البته میزان توان واقعی قابل دریافت توسط دستگاه متصل‌شده به شرایط کابل‌کشی، استاندارد تجهیز، طول کابل و مصرف خود دستگاه بستگی دارد.

بنابراین 30 وات بودن اینجکتور به این معنی نیست که هر دستگاهی دقیقاً 30 وات توان دریافت خواهد کرد؛ بلکه این مقدار، حداکثر توان نامی خروجی محصول است.

پشتیبانی از سرعت گیگابیت

اینجکتور ND-PG30 از سرعت شبکه 10/100/1000Mbps پشتیبانی می‌کند. به همین دلیل، استفاده از این محصول باعث محدود شدن مسیر شبکه به سرعت 100Mbps نخواهد شد؛ البته سرعت نهایی همچنان به تجهیزات دو طرف، کیفیت کابل شبکه و ساختار کلی شبکه بستگی دارد.

برای دستیابی به ارتباط گیگابیتی، استفاده از کابل شبکه مناسب و تجهیزات سازگار اهمیت دارد.

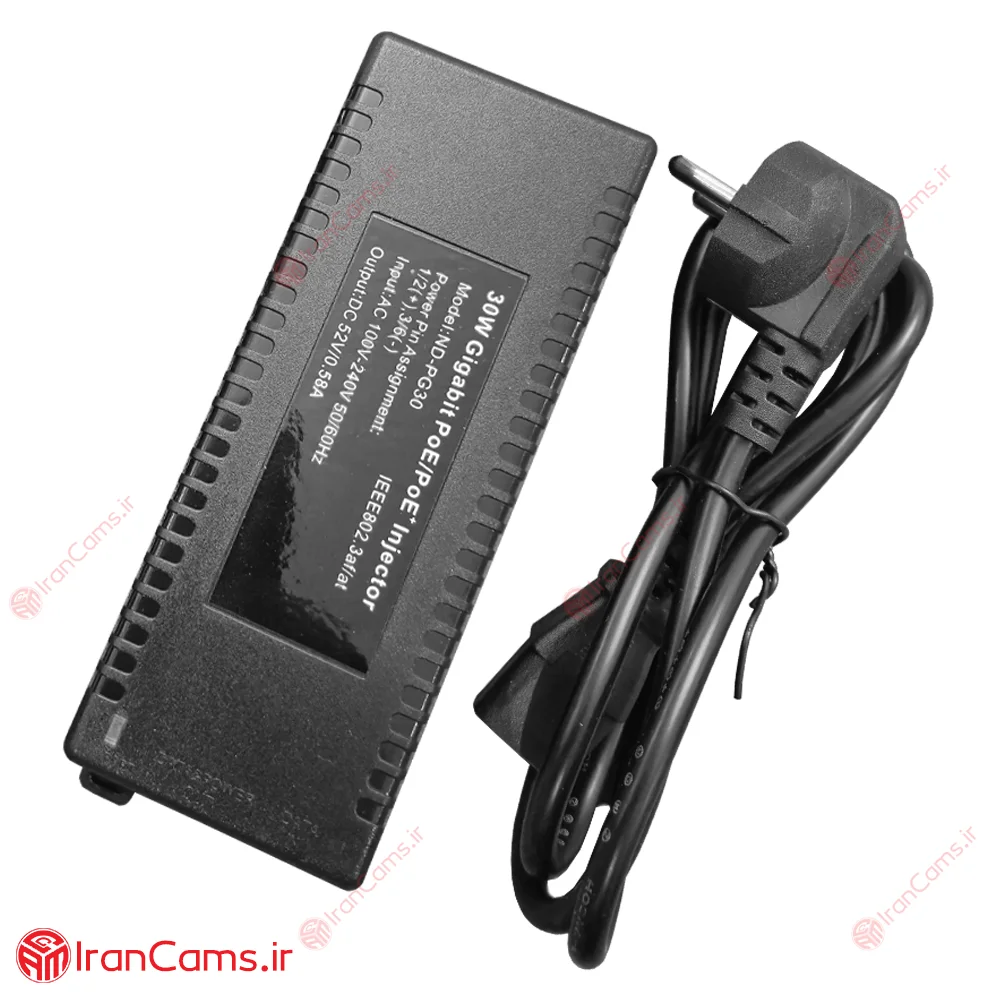

ولتاژ ورودی و خروجی

این محصول برق موردنیاز خود را از ورودی:

AC 100V-240V | 50/60Hz

دریافت می‌کند و خروجی PoE آن برابر با:

DC 52V / 0.58A

است.

این مشخصات نشان می‌دهد که دستگاه دارای ورودی برق شهری با محدوده ولتاژ گسترده بوده و برق را برای انتقال از طریق کابل شبکه به خروجی PoE تبدیل می‌کند.

پین‌بندی تغذیه PoE

بر اساس مشخصات ارائه‌شده برای مدل ND-PG30، پین‌بندی تغذیه به‌صورت زیر است:

1/2 مثبت (+)
3/6 منفی (-)

این نوع انتقال برق از طریق زوج‌های مشخصی از کابل شبکه انجام می‌شود و با ساختار درج‌شده روی مشخصات محصول مطابقت دارد.

کاربردهای اینجکتور PoE ND-PG30

این محصول می‌تواند در موارد زیر مورد استفاده قرار بگیرد:

• تامین برق دوربین‌های مداربسته تحت شبکه سازگار با PoE
• استفاده برای دوربین‌هایی که به استاندارد PoE یا PoE+ نیاز دارند
• تامین برق اکسس پوینت و تجهیزات شبکه سازگار
• اضافه کردن قابلیت PoE به شبکه‌هایی که سوئیچ غیر PoE دارند
• کاهش نیاز به آداپتور برق جداگانه در محل نصب تجهیزات
• انتقال هم‌زمان برق و اطلاعات از طریق کابل شبکه

نکات مهم قبل از خرید

قبل از خرید اینجکتور PoE بهتر است به چند نکته توجه کنید.

دستگاه مقصد باید با PoE سازگار باشد. نباید یک دستگاه شبکه معمولی را بدون بررسی نوع ورودی برق و سازگاری آن به خروجی PoE متصل کرد.

همچنین، توان مصرفی دستگاه متصل‌شده نباید از توان قابل تأمین اینجکتور بیشتر باشد. برای تجهیزات نزدیک به حداکثر توان، کیفیت کابل و شرایط مسیر نیز اهمیت بیشتری پیدا می‌کند.

از آنجایی که این مدل از استانداردهای IEEE 802.3af/at پشتیبانی می‌کند، برای انتخاب صحیح باید استاندارد PoE دستگاه مقصد نیز بررسی شود. این استانداردها و مشخصات مشابه اینجکتورهای 30 وات گیگابیتی با خروجی حدود 52 ولت و پین‌بندی 1/2 مثبت و 3/6 منفی در منابع فنی تولیدکنندگان تجهیزات PoE نیز دیده می‌شود.

مشخصات فنی اینجکتور PoE مدل ND-PG30

• مدل: ND-PG30
• نوع محصول: PoE / PoE+ Injector
• توان نامی: 30 وات
• استاندارد PoE: IEEE 802.3af/at
• سرعت شبکه: 10/100/1000Mbps
• ورودی برق: AC 100V-240V
• فرکانس ورودی: 50/60Hz
• خروجی: DC 52V / 0.58A
• پین‌بندی تغذیه: 1/2(+) و 3/6(-)
• کاربرد: انتقال هم‌زمان برق و دیتا از طریق کابل شبکه

جمع‌بندی

اگر در پروژه دوربین مداربسته یا شبکه خود از سوئیچ غیر PoE استفاده می‌کنید و نیاز دارید برق یک تجهیز سازگار با استاندارد PoE را از طریق کابل شبکه تأمین کنید، اینجکتور PoE گیگابیتی مدل ND-PG30 می‌تواند راهکار مناسبی باشد.

پشتیبانی از سرعت گیگابیتی، استانداردهای IEEE 802.3af/at و توان نامی 30 وات باعث می‌شود این محصول برای بسیاری از تجهیزات تحت شبکه سازگار با PoE قابل استفاده باشد. با این حال، قبل از اتصال حتماً استاندارد PoE و میزان مصرف برق دستگاه مقصد را بررسی کنید.
