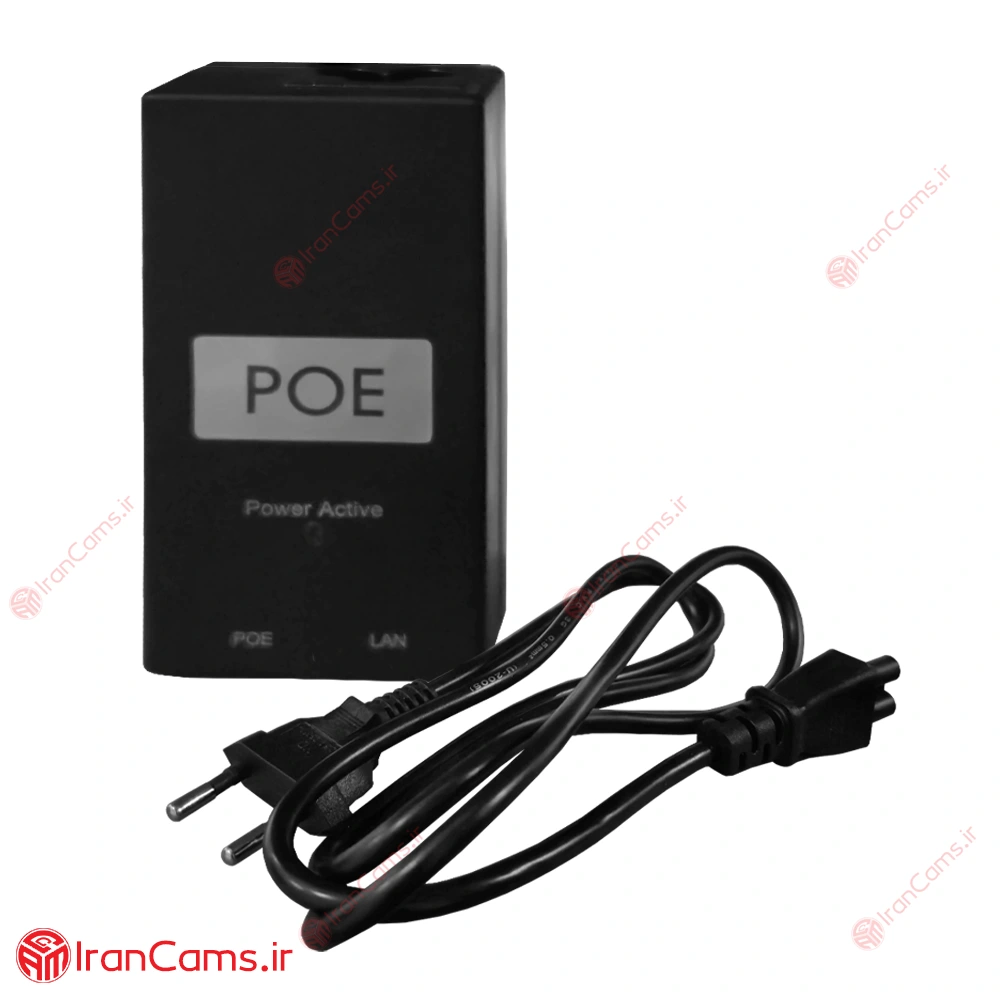

اینجکتور POE مدل BLL107

اینجکتور PoE مدل BLL107 با مدل کامل درج‌شده روی محصول BLL 107-48W-48V، برای تأمین برق تجهیزات تحت شبکه از طریق کابل شبکه طراحی شده است. این محصول برق موردنیاز را از برق شهری دریافت کرده و خروجی DC 48V را برای انتقال روی زوج‌های مشخصی از کابل شبکه فراهم می‌کند.

پین‌بندی خروجی PoE این مدل به‌صورت پین‌های 4 و 5 مثبت (+) و پین‌های 7 و 8 منفی (-) است. بنابراین این محصول از نوع PoE با پین‌بندی Passive به نظر می‌رسد و قبل از اتصال به هر دستگاه، باید سازگاری ولتاژ و پین‌بندی تجهیز مقصد به‌طور دقیق بررسی شود.

اینجکتور PoE مدل BLL107 چه کاربردی دارد؟

در برخی تجهیزات شبکه و دوربین‌های مداربسته تحت شبکه، امکان انتقال برق از طریق کابل شبکه وجود دارد. اینجکتور PoE برق را به مسیر کابل شبکه اضافه می‌کند تا تجهیز سازگار بتواند از طریق همان کابل شبکه تغذیه شود.

کاربرد این محصول می‌تواند شامل تأمین برق تجهیزات سازگار با ورودی 48 ولت و پین‌بندی 4/5 مثبت و 7/8 منفی باشد.

نکته مهم این است که بر اساس اطلاعات موجود، اطمینان کافی برای اعلام پشتیبانی این مدل از استانداردهای IEEE 802.3af یا IEEE 802.3at وجود ندارد. به همین دلیل، نباید آن را به‌صورت قطعی یک اینجکتور استاندارد 802.3af/at معرفی کرد.

ولتاژ خروجی 48 ولت

اینجکتور PoE مدل BLL107 دارای خروجی:

DC 48V / 1A

است. بنابراین حداکثر توان قابل محاسبه از روی مشخصات ولتاژ و جریان خروجی، برابر با 48 وات است.

این مقدار با توجه به مشخصات خروجی درج‌شده روی محصول محاسبه شده است:

48V × 1A = 48W

البته توان واقعی قابل استفاده در انتهای کابل می‌تواند تحت تأثیر طول کابل، کیفیت کابل شبکه و افت ولتاژ قرار بگیرد.

پین‌بندی تغذیه

یکی از مهم‌ترین مواردی که هنگام استفاده از این محصول باید به آن توجه شود، پین‌بندی خروجی برق است:

• پین 4 و 5: مثبت (+)
• پین 7 و 8: منفی (-)

این پین‌بندی با پین‌بندی 1/2 مثبت و 3/6 منفی متفاوت است. به همین دلیل، قبل از اتصال دستگاه به اینجکتور باید مشخصات ورودی PoE تجهیز موردنظر را بررسی کنید.

اتصال اینجکتور با پین‌بندی یا ولتاژ نامناسب به یک دستگاه ناسازگار می‌تواند باعث عملکرد نادرست یا آسیب به تجهیزات شود.

ورودی برق شهری

این محصول دارای ورودی برق:

AC 100 تا 240 ولت
فرکانس 50 تا 60 هرتز
جریان ورودی 0.3 آمپر

است و می‌تواند با محدوده‌های متداول برق شهری در این بازه ولتاژ مورد استفاده قرار بگیرد.

کاربردهای اینجکتور BLL107

اینجکتور PoE مدل BLL107 برای تجهیزاتی مناسب است که مشخصات تغذیه آن‌ها با خروجی و پین‌بندی این محصول سازگار باشد، از جمله:

• تجهیزات شبکه با ورودی Passive PoE سازگار
• برخی تجهیزات انتقال تصویر تحت شبکه
• اکسس پوینت‌ها و تجهیزات شبکه سازگار با 48 ولت Passive PoE
• تجهیزاتی که تغذیه آن‌ها از طریق پین‌های 4/5 مثبت و 7/8 منفی انجام می‌شود

⚠️توجه: سازگاری هر دستگاه باید بر اساس مشخصات فنی همان دستگاه بررسی شود و نمی‌توان همه دوربین‌ها یا تجهیزات PoE را بدون بررسی به این مدل متصل کرد.

مشخصات فنی اینجکتور PoE مدل BLL107

• مدل محصول: BLL107

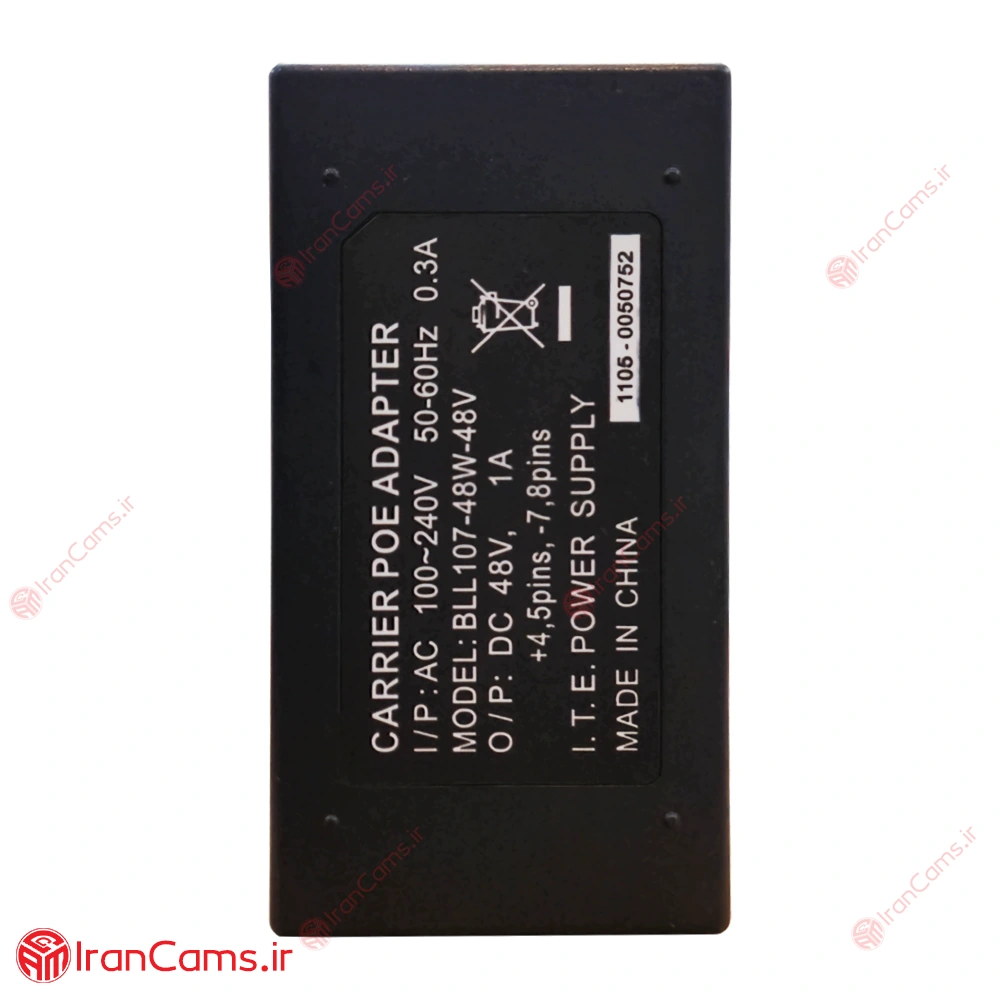

• مدل درج‌شده روی آداپتور: BLL 107-48W-48V
• نوع محصول: Carrier PoE Adapter
• ولتاژ ورودی: AC 100 تا 240 ولت
• فرکانس ورودی: 50/60Hz
• جریان ورودی: 0.3A
• ولتاژ خروجی: DC 48V
• جریان خروجی: 1A
• حداکثر توان قابل محاسبه: 48 وات
• پین مثبت: 4 و 5
• پین منفی: 7 و 8

جمع‌بندی

اینجکتور PoE مدل BLL107 یک آداپتور PoE با خروجی 48 ولت و 1 آمپر است که برق را از طریق زوج‌های 4/5 مثبت و 7/8 منفی کابل شبکه منتقل می‌کند. این محصول می‌تواند برای تجهیزاتی که با همین ولتاژ و پین‌بندی طراحی شده‌اند، گزینه مناسبی باشد.

مهم‌ترین نکته هنگام استفاده از این مدل، بررسی دقیق سازگاری تجهیز مقصد است؛ زیرا پین‌بندی آن با بعضی مدل‌های دیگر PoE متفاوت است و در اطلاعات ارائه‌شده نیز اشاره‌ای به پشتیبانی از استانداردهای IEEE 802.3af/at نشده است.
