خرید و قیمت فیش و اتصالات

در یک سیستم دوربین مداربسته، نوع اتصال به بستر مورد استفاده بستگی دارد. در دوربین‌های آنالوگ و HD آنالوگ مانند HDCVI، HDTVI و AHD معمولاً از کابل کواکسیال و فیش BNC برای انتقال تصویر استفاده می‌شود. در سیستم‌های تحت شبکه یا IP نیز کابل شبکه و سوکت RJ45 بخش اصلی اتصال دوربین به سوئیچ، NVR یا سایر تجهیزات شبکه را تشکیل می‌دهند. برای تأمین برق دوربین نیز بسته به نوع کابل‌کشی و تجهیزات، از فیش‌های برق DC و انواع رابط‌های تغذیه استفاده می‌شود.

در فروشگاه ایرانکمز می‌توانید انواع فیش، سوکت، کانکتور و اتصالات مورد نیاز دوربین مداربسته را برای نصب، تعمیر، توسعه و تکمیل زیرساخت سیستم نظارتی بررسی و خریداری کنید.

انواع فیش و اتصالات دوربین مداربسته

فیش‌ها و اتصالات مورد استفاده در سیستم‌های مداربسته انواع مختلفی دارند و هرکدام برای بخش مشخصی از سیستم طراحی شده‌اند. انتخاب صحیح آن‌ها باید بر اساس نوع دوربین، نوع کابل، روش انتقال تصویر و نحوه تأمین برق انجام شود.

فیش BNC دوربین مداربسته

فیش BNC یکی از شناخته‌شده‌ترین اتصالات در سیستم‌های دوربین مداربسته مبتنی بر کابل کواکسیال است. این فیش برای اتصال کابل کواکسیال به دوربین، DVR یا سایر تجهیزات دارای رابط BNC استفاده می‌شود.

فیش‌های BNC را می‌توان از نظر روش نصب در مدل‌های مختلفی مانند:

• فیش BNC پیچی
• فیش BNC پرسی
• فیش BNC لحیمی

پیدا کرد.

انتخاب بین این مدل‌ها به نوع کابل، روش اجرای پروژه، ابزار در دسترس و شرایط نصب بستگی دارد. برای پروژه‌هایی که تعداد زیادی دوربین نصب می‌شود، نوع اتصال و کیفیت اجرای فیش اهمیت بیشتری پیدا می‌کند؛ زیرا یک اتصال نامناسب می‌تواند باعث قطعی تصویر، نویز یا ناپایداری ارتباط شود.

فیش برق DC دوربین مداربسته

برای انتقال برق از منبع تغذیه یا آداپتور به دوربین‌های مداربسته، از فیش‌های برق DC استفاده می‌شود. این فیش‌ها در مدل‌های نری و مادگی عرضه می‌شوند و در بسیاری از نصب‌های دوربین مداربسته برای اتصال سریع‌تر سیم تغذیه به دوربین یا منبع تغذیه کاربرد دارند.

در انتخاب فیش برق باید به نوع اتصال، ابعاد کانکتور و سازگاری آن با دوربین و منبع تغذیه توجه شود. صرفاً مشابه بودن ظاهر فیش به معنی سازگاری قطعه با همه تجهیزات نیست.

سوکت RJ45 دوربین مداربسته

در دوربین‌های تحت شبکه یا IP، ارتباط دوربین با تجهیزات شبکه از طریق کابل شبکه انجام می‌شود و سوکت RJ45 یکی از متداول‌ترین اتصالات این بستر است.

سوکت RJ45 برای اتصال کابل شبکه به تجهیزاتی مانند:

• دوربین IP
• دستگاه NVR
• سوئیچ شبکه
• سوئیچ PoE
• روتر و تجهیزات شبکه

استفاده می‌شود.

در پروژه‌هایی که دوربین از طریق PoE تغذیه می‌شود، کیفیت و نحوه صحیح نصب سوکت اهمیت بیشتری دارد؛ زیرا کابل شبکه می‌تواند علاوه بر انتقال داده، برق مورد نیاز دوربین را نیز منتقل کند.

فیش RCA و A/V

فیش‌های RCA و A/V در برخی تجهیزات صوتی و تصویری و سیستم‌های نظارتی مورد استفاده قرار می‌گیرند. بسته به نوع تجهیز، این اتصالات می‌توانند برای انتقال سیگنال صوتی یا تصویری استفاده شوند.

در سیستم‌های جدید دوربین مداربسته، کاربرد این نوع اتصالات به نوع تجهیزات و طراحی سیستم بستگی دارد و نباید آن‌ها را جایگزین فیش BNC یا سوکت RJ45 در همه پروژه‌ها در نظر گرفت.

رابط و تبدیل دوربین مداربسته

در برخی پروژه‌ها ممکن است نوع اتصال دو تجهیز با یکدیگر یکسان نباشد یا لازم باشد دو بخش از کابل‌کشی به یکدیگر متصل شوند. در این شرایط از انواع رابط و تبدیل استفاده می‌شود.

رابط‌ها و تبدیل‌های دوربین مداربسته می‌توانند برای کاربردهایی مانند:

• تبدیل BNC به RCA
• اتصال دو مسیر کواکسیال
• تبدیل یا تغییر نوع اتصال برق
• اتصال تجهیزات دارای کانکتور متفاوت
• تعمیر یا توسعه مسیر کابل‌کشی

به کار بروند.

نوع رابط باید دقیقاً متناسب با کانکتور دو طرف انتخاب شود. استفاده از یک تبدیل نامناسب ممکن است باعث ایجاد اتصال ضعیف یا ناسازگاری مکانیکی و الکتریکی شود.

فیش دوربین مداربسته را چگونه انتخاب کنیم؟

برای خرید فیش و اتصالات، ابتدا باید مشخص کنید دوربین شما از چه نوع بستری استفاده می‌کند.

اگر دوربین شما آنالوگ یا HD آنالوگ است

اگر دوربین از فناوری‌هایی مانند HDCVI، HDTVI یا AHD استفاده می‌کند و انتقال تصویر از طریق کابل کواکسیال انجام می‌شود، معمولاً به فیش BNC مناسب کابل نیاز خواهید داشت.

در این حالت نوع کابل کواکسیال و روش اتصال فیش باید با یکدیگر سازگار باشند.

اگر دوربین شما تحت شبکه است

برای دوربین‌های IP معمولاً از کابل شبکه استفاده می‌شود و اتصال آن به تجهیزات شبکه توسط RJ45 انجام می‌گیرد.

در این حالت باید به نوع کابل شبکه، ساختار کابل، قطر هادی‌ها و کیفیت سوکت توجه شود. برای پروژه‌های PoE نیز اجرای صحیح اتصال اهمیت ویژه‌ای دارد.

اگر مشکل مربوط به برق دوربین است

در صورتی که دوربین از طریق آداپتور یا منبع تغذیه DC تغذیه می‌شود، باید فیش برق مناسب انتخاب شود. در اینجا تنها شکل ظاهری فیش ملاک نیست و سازگاری آن با ورودی تغذیه دوربین اهمیت دارد.

اهمیت کیفیت فیش و اتصالات در دوربین مداربسته

فیش و کانکتور ممکن است در مقایسه با دوربین، دستگاه ضبط یا هارد قیمت بسیار کمتری داشته باشند، اما نقش آن‌ها در ایجاد اتصال صحیح را نباید نادیده گرفت.

یک اتصال نامناسب می‌تواند باعث بروز مشکلاتی مانند:

• قطع و وصل شدن تصویر
• ایجاد نویز در تصویر
• ناپایداری ارتباط شبکه
• قطع ارتباط دوربین IP
• مشکل در انتقال برق
• افزایش احتمال خرابی اتصال در اثر کشش یا جابه‌جایی کابل

شود.

البته ایجاد این مشکلات همیشه به خود فیش مربوط نیست و عواملی مانند کیفیت کابل، نحوه سوکت‌زنی، طول مسیر، شرایط محیطی، منبع تغذیه و سایر اجزای سیستم نیز باید بررسی شوند.

به همین دلیل در اجرای یک پروژه حرفه‌ای، انتخاب فیش مناسب در کنار کابل مناسب و نصب اصولی اهمیت دارد.

فیش BNC پیچی، پرسی یا لحیمی؛ کدام را انتخاب کنیم؟

انتخاب نوع BNC باید بر اساس شرایط پروژه انجام شود.

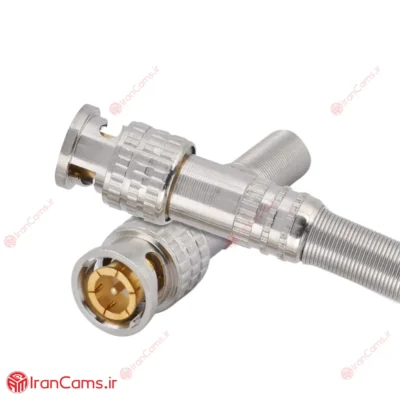

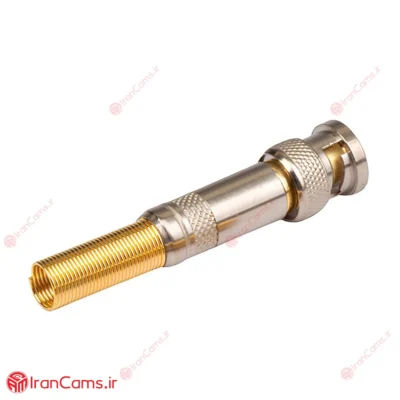

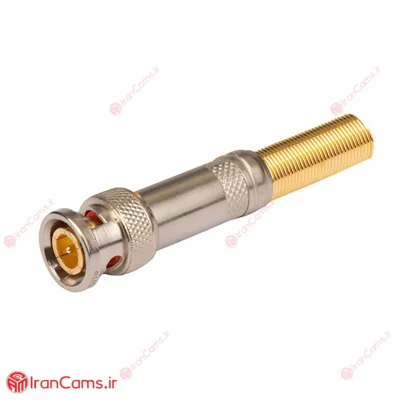

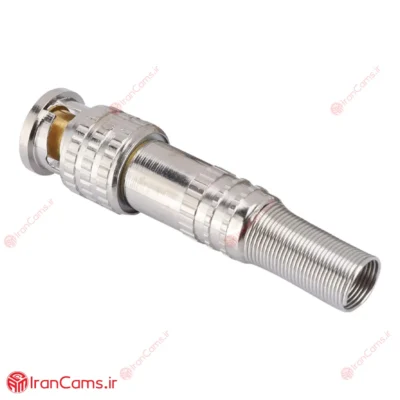

فیش BNC پیچی نصب ساده‌تری دارد و برای بسیاری از نصب‌های معمول گزینه‌ای سریع و کاربردی است.

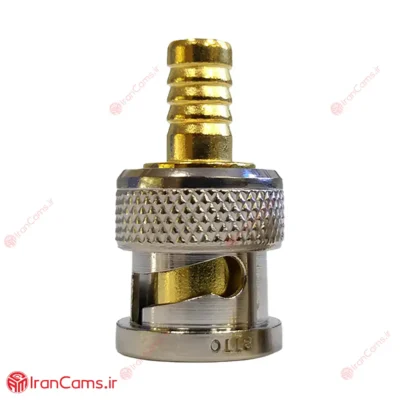

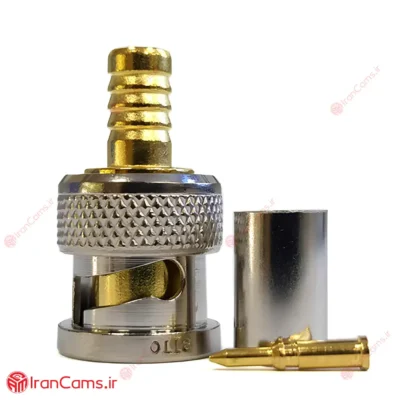

فیش BNC پرسی برای نصب آن به ابزار مناسب نیاز دارد و اتصال مکانیکی آن به کابل به روش پرس انجام می‌شود. اجرای صحیح پرس و انتخاب فیش متناسب با کابل اهمیت زیادی دارد.

فیش BNC لحیمی نیز با استفاده از لحیم‌کاری به کابل متصل می‌شود و در برخی کاربردها و شرایط نصب مورد استفاده قرار می‌گیرد.

بنابراین نمی‌توان یک نوع BNC را برای تمام پروژه‌ها بهترین گزینه دانست؛ نوع کابل، تعداد اتصالات، شرایط نصب و مهارت نصاب در انتخاب نهایی تأثیر دارند.

هنگام خرید فیش و اتصالات دوربین مداربسته به چه نکاتی توجه کنیم؟

قبل از خرید، چند مورد را بررسی کنید:

نوع سیستم: مشخص کنید دوربین آنالوگ، HD آنالوگ یا IP است.

نوع کابل: فیش باید با کابل مورد استفاده سازگار باشد. برای مثال، فیش BNC مورد استفاده برای کابل کواکسیال باید متناسب با ساختار و ابعاد کابل انتخاب شود.

نوع اتصال: در فیش‌های برق، نری و مادگی بودن اتصال اهمیت دارد. در BNC نیز روش نصب باید با ابزار و شرایط اجرای پروژه هماهنگ باشد.

کیفیت ساخت: کیفیت بدنه، پین، محل اتصال و قسمت نگهدارنده کابل روی دوام اتصال تأثیر دارد.

شرایط نصب: برای مسیرهای داخلی، فضای بیرونی، پروژه‌های صنعتی یا مسیرهایی که در معرض کشش و لرزش قرار دارند، انتخاب اتصال باید با شرایط محیطی هماهنگ باشد.

تعداد مورد نیاز: در اجرای پروژه‌های چند دوربینه بهتر است تعداد فیش‌های مورد نیاز بر اساس تعداد دوربین‌ها، مسیرهای کابل و نوع تجهیزات محاسبه شود تا در زمان نصب با کمبود اتصالات مواجه نشوید.

خرید فیش و اتصالات دوربین مداربسته از ایرانکمز

در ایرانکمز انواع فیش و اتصالات مورد استفاده در سیستم‌های دوربین مداربسته و تجهیزات مرتبط ارائه می‌شود. این دسته برای نصابان، تکنسین‌ها، همکاران فروش و کاربرانی که قصد نصب یا توسعه سیستم نظارتی خود را دارند، طراحی شده است.

در هنگام انتخاب محصول، بهتر است مشخصات فنی فیش یا کانکتور را با نوع دوربین و کابل خود مطابقت دهید. اگر در انتخاب فیش BNC، فیش برق DC، سوکت RJ45 یا رابط و تبدیل مناسب تردید دارید، مشخصات دوربین، کابل و نوع دستگاه ضبط را بررسی کنید تا اتصال سازگار انتخاب شود.

هدف از دسته‌بندی فیش و اتصالات در ایرانکمز این است که بتوانید قطعات مورد نیاز برای تکمیل کابل‌کشی و اتصال تجهیزات سیستم مداربسته را در کنار سایر تجهیزات مورد نیاز پروژه پیدا کنید.
