لوله خرطومی پلی ران (لوله محافظ کابل دوربین مداربسته در 5 سایز)

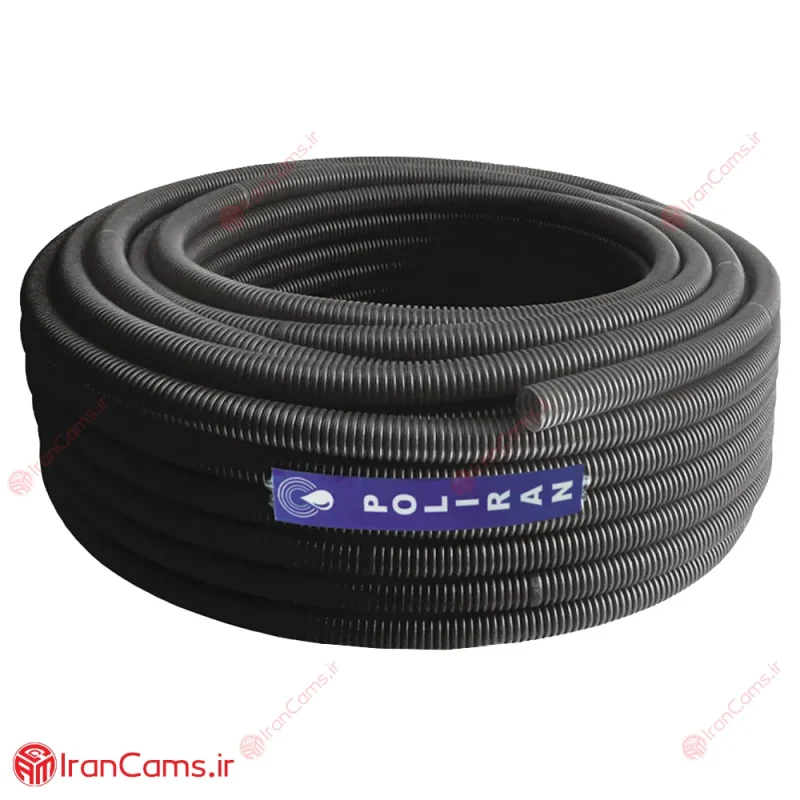

لوله خرطومی پلی ران | POLIRAN

ایمنی در برابر حریق با محافظ کابل دوربین مداربسته پلی ران

بررسی سوانح آتش‌ سوزی نشان می‌دهد که خطرات جانبی دود و محصولات حریق بیشتر از خود آتش می‌باشد و بیشترین تلفات انسانی این سوانح ناشی از استنشاق گازهای سمی حاصل از سوختن موادی بوده است که می‌توان آن‌ها را به‌سادگی با مواد اولیه ایمن در زمان حریق جایگزین کرد. از جمله این مواد، خرطومی‌های مواد هالوژن‌دار می‌باشند و پرکاربردترین نمونه آن‌ها PVC است.

این مواد در زمان حریق خود گازهای سمی و خورنده منتشر می‌کنند. گازهای سمی به‌وجودآمده به‌شدت خطرناک و کشنده هستند و در صورت تنفس توسط انسان، بلافاصله باعث اسپاسم و خفگی می‌گردند. گازهای خورنده مورد اشاره نیز به‌شدت به تجهیزات الکترونیکی آسیب می‌زنند، حال آنکه یک حریق کوچک در مرکزی از تجهیزات الکترونیکی و ارتباطی می‌تواند باعث خسارت غیرقابل جبران گردد.

اهمیت خطرات این مواد تا به حدی است که در بیشتر کشورهای پیشرفته، استفاده از PVC به‌طور کلی و یا در ساختمان‌ها و مراکز عمومی کاملاً ممنوع شده است و شرکت‌های بزرگ برنامه‌های حذف PVC از تولیدات خود را آغاز کرده‌اند.

لوله خرطومی پلیران با استفاده از مواد اولیه Halogen Free تولید می‌شود.

کاربردهای لوله خرطومی دوربین مداربسته پلی ران (محافظ کابل)

ساختمانی

• کابل‌کشی دوربین مداربسته

• سیم‌کشی برق ساختمان

• محافظت از لوله‌های آب مصرفی و سیستم‌های گرمایشی و سرمایشی

• محافظت از کابل‌های شبکه، مناسب برای استفاده در دیتا سنترها به دلیل استفاده از مواد Halogen Free

• محافظت از کابل‌های شبکه برق حیاتی در ساختمان‌ها با کاربری ویژه مانند بیمارستان‌ها، ایستگاه‌های مترو و …

صنعتی

• سیم‌کشی و محافظت از کابل‌ها در اتومبیل‌ها، ماشین‌آلات صنعتی و کشاورزی، وسایل حمل‌ونقل عمومی و …

• مناسب برای استفاده در دستگاه‌های صنعتی مکانیزه، ماشین‌آلات CNC و رباتیک

• محافظت از کابل‌ها در دستگاه‌های اندازه‌گیری و اتوماسیون صنعتی

ویژگی‌های لوله خرطومی پلی ران (محافظ کابل)

• قابل ارائه در دو مدل:

  • PE-FC: از جنس پلی‌اتیلن و در پنج رنگ زرد، آبی، قرمز، مشکی و سفید.

  • PP-FC: از جنس پلی‌پروپیلن با ویژگی خوداطفایی و به رنگ طوسی.

• کاهش خطرات جانبی در زمان حریق با استفاده از مواد اولیه بدون هالوژن.

• مقاوم در برابر شعله‌ور شدن و جلوگیری از گسترش حریق بر اساس استاندارد DIN 4102 B1 در مدل PP-FC.

• مناسب برای استفاده خارجی و مقاوم در برابر اشعه خورشید در مدل PE-FC مشکی‌رنگ.

• مقاوم در برابر نفوذ سیالات و طیف گسترده‌ای از مواد شیمیایی.

• مقاوم در برابر ضربه و تنش‌های خارجی.

• عدم شکنندگی؛ برخلاف PVC که ذاتاً تردی بالایی دارد، شکسته یا خرد نمی‌شود و هدررفت ندارد.

• سرعت و سهولت در نصب به دلیل انعطاف‌پذیری بالا.

• قابل استفاده تا دمای ۹۵ درجه سانتی‌گراد.

• تولید شده با پیشرفته‌ترین دستگاه‌های روز دنیا.

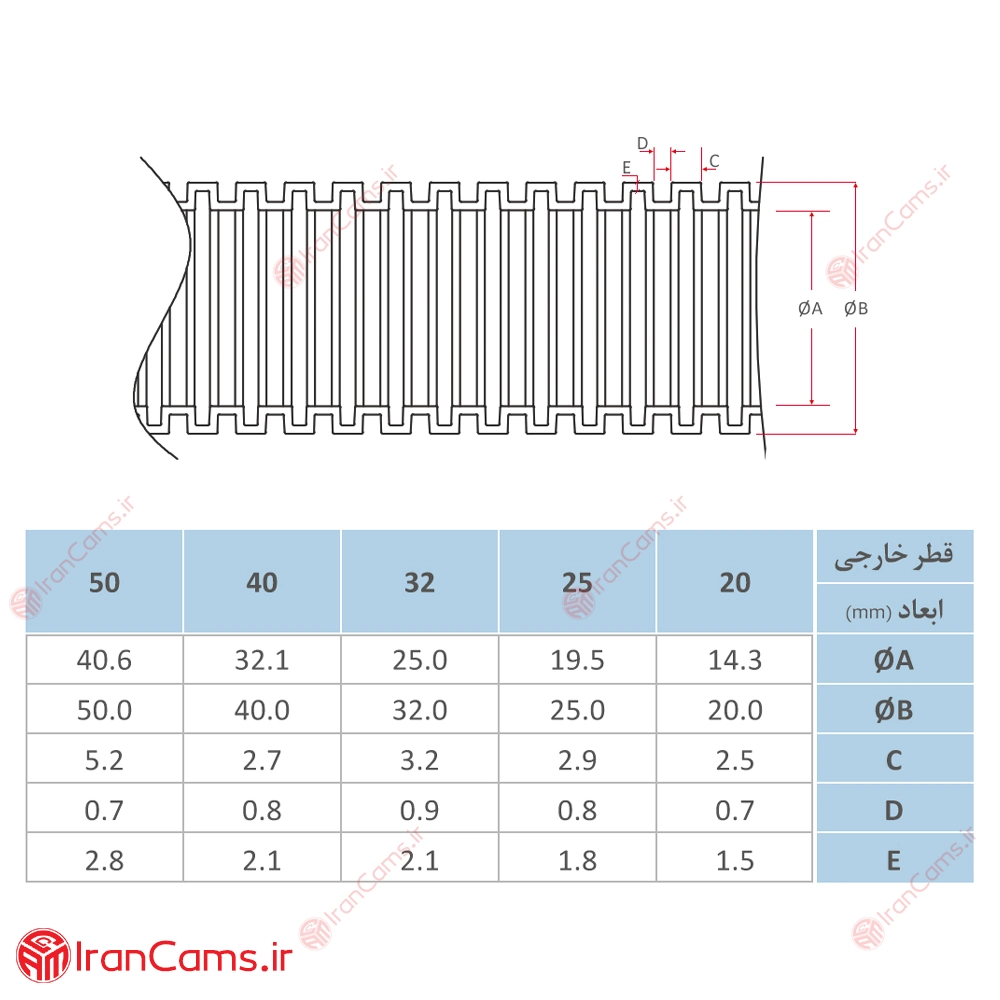

جدول ابعاد و مشخصات فنی لوله خرطومی پلی ران (محافظ کابل) دوربین مداربسته

واحد اندازه‌گیری: میلی‌متر

در جدول بالا، ابعاد بر اساس قطرهای اسمی ۲۰، ۲۵، ۳۲، ۴۰ و ۵۰ میلی‌متر درج شده‌اند.

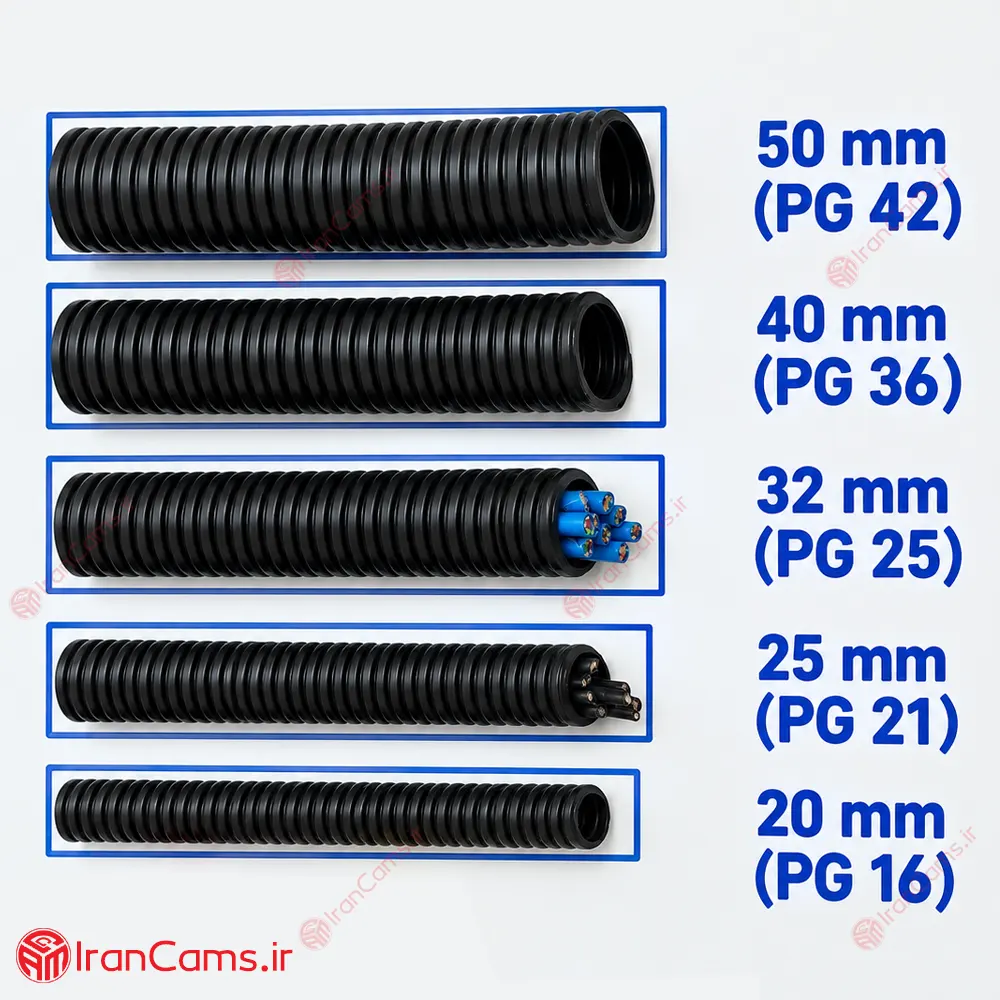

ظرفیت عبور کابل در لوله خرطومی پلیران تست عملی ایرانکمز

انتخاب سایز مناسب لوله خرطومی پلیران یکی از مواردی است که در زمان اجرای کابل‌کشی دوربین مداربسته باید به آن توجه شود. سایز لوله فقط بر اساس تعداد کابل انتخاب نمی‌شود؛ بلکه قطر کابل‌ها، نوع کابل، مسیر عبور و میزان فضای آزاد داخل لوله نیز روی انتخاب سایز مناسب تأثیر دارد.

به همین دلیل، ایرانکمز برای ارائه یک معیار کاربردی‌تر، ظرفیت عبور کابل در سایزهای مختلف لوله خرطومی پلیران را به‌صورت عملی آزمایش کرده است.

در این آزمایش از کابل‌های رایج در پروژه‌های دوربین مداربسته استفاده شده است:

• کابل شبکه UTP لگراند
• کابل کواکسیال ترکیبی 0.7-96 با سیم برق 1

هدف تست فقط این نبوده که تعداد مشخصی کابل داخل لوله قرار بگیرد؛ بلکه معیار اصلی این بوده که کابل‌ها داخل لوله فضای کافی برای حرکت و کشیده‌شدن داشته باشند و مسیر کابل‌کشی در شرایط واقعی نصب، تا حد امکان روان و قابل اجرا باشد.

نتیجه تست ایرانکمز

نتایج به‌دست‌آمده از آزمایش عملی در سایزهای مختلف لوله خرطومی پلیران به شرح زیر است:





بر اساس تست انجام‌شده توسط ایرانکمز، در لوله خرطومی پلیران سایز ۲۰، عبور ۴ عدد کابل شبکه UTP یا ۲ عدد کابل کواکسیال ترکیبی امکان‌پذیر بوده است.

در سایز ۲۵، تعداد ۶ عدد کابل شبکه UTP یا ۴ عدد کابل کواکسیال ترکیبی مورد آزمایش قرار گرفت.

در سایز ۳۲، امکان عبور ۹ عدد کابل شبکه UTP یا ۶ عدد کابل کواکسیال ترکیبی بررسی شد.

در سایز ۴۰، تعداد ۱۲ عدد کابل شبکه UTP یا ۹ عدد کابل کواکسیال ترکیبی قابل عبور بود.

در نهایت، در لوله خرطومی پلیران سایز ۵۰، امکان عبور ۱۸ عدد کابل شبکه UTP یا ۱۶ عدد کابل کواکسیال ترکیبی در تست ایرانکمز بررسی شد.

چرا تعداد کابل‌ها را تا حداکثر ممکن افزایش ندادیم؟

ممکن است بتوان در شرایط خاص، تعداد بیشتری کابل را نیز داخل یک لوله قرار داد؛ اما قرار دادن کابل در داخل لوله با قابل‌کشیدن بودن کابل یکسان نیست.

اگر لوله بیش از حد پر شود، عبور دادن کابل، جابه‌جایی آن و اضافه کردن کابل جدید دشوارتر می‌شود. بنابراین در تست ایرانکمز، هدف صرفاً پیدا کردن بیشترین تعداد کابل قابل قرارگیری در لوله نبوده است؛ بلکه تعداد کابل‌ها به شکلی انتخاب شده که امکان حرکت و کشیدن کابل داخل لوله همچنان وجود داشته باشد.

به همین دلیل، اعداد جدول را باید به‌عنوان نتیجه یک تست عملی با کابل‌های مشخص در نظر گرفت، نه ظرفیت مطلق و تغییرناپذیر لوله خرطومی.

ممکن است با تغییر برند، مدل یا قطر خارجی کابل، نتیجه آزمایش یک یا چند عدد بیشتر یا کمتر شود.

یک روش دیگر برای محاسبه ظرفیت لوله خرطومی

علاوه بر آزمایش عملی، برای تعیین ظرفیت مسیر عبور کابل می‌توان از یک روش محاسباتی نیز استفاده کرد.

در این روش، به‌جای اینکه فقط تعداد کابل‌ها را در نظر بگیریم، قطر خارجی کابل‌ها و مساحت داخلی لوله محاسبه می‌شود.

مساحت تقریبی مقطع یک کابل با قطر خارجی D از فرمول زیر به دست می‌آید:

A = π × D² ÷ 4

در صورتی که چند کابل داخل لوله قرار داشته باشند، مساحت مقطع تمام کابل‌ها با یکدیگر جمع می‌شود:

A(total) = A1 + A2 + A3 + …

در راهنماهای فنی مربوط به محاسبه پرشدگی مسیر، برای یک کابل، دو کابل و سه کابل یا بیشتر، حدود پرشدگی متفاوتی در نظر گرفته می‌شود؛ برای سه کابل یا بیشتر، مقدار ۴۰٪ یکی از معیارهای رایج محاسبه است. در همین روش، ابتدا قطر خارجی کابل مشخص می‌شود، سپس سطح مقطع کابل‌ها محاسبه و مجموع آن با سطح مقطع مجاز مسیر مقایسه می‌شود.

چرا در این روش «قطر کابل» اهمیت زیادی دارد؟

فرض کنید دو کابل هر دو با عنوان «کابل شبکه» فروخته شوند، اما قطر خارجی آن‌ها یکسان نباشد. کابل ضخیم‌تر سطح مقطع بیشتری از فضای داخلی لوله را اشغال می‌کند؛ بنابراین تعداد کابل‌هایی که می‌توان داخل یک سایز مشخص قرار داد نیز تغییر خواهد کرد.

همین موضوع درباره کابل‌های کواکسیال و کابل‌های ترکیبی نیز صدق می‌کند. به همین دلیل، نمی‌توان یک عدد ثابت را برای تمام کابل‌های یک نوع اعلام کرد.

در روش محاسباتی، قطر واقعی کابل مورد استفاده باید مشخص باشد تا بتوان سطح مقطع اشغال‌شده را محاسبه کرد.

تفاوت روش محاسباتی با تست عملی ایرانکمز

روش محاسباتی و تست عملی، جایگزین یکدیگر نیستند؛ بلکه می‌توانند در کنار هم تصویر دقیق‌تری از انتخاب سایز لوله ایجاد کنند.

روش محاسباتی بر اساس هندسه و قطر خارجی کابل انجام می‌شود و برای برآورد ظرفیت مسیر کاربرد دارد.

در مقابل، تست عملی ایرانکمز نشان می‌دهد که کابل‌های مشخصی که در پروژه‌های واقعی استفاده می‌شوند، در سایزهای مختلف لوله خرطومی پلیران چگونه قرار می‌گیرند و آیا امکان حرکت و کشیدن آن‌ها وجود دارد یا خیر.

این تفاوت مهم است؛ زیرا در اجرای واقعی، عواملی مانند انعطاف‌پذیری کابل، جنس و ضخامت روکش، اصطکاک بین کابل‌ها، طول مسیر و وجود پیچ و خم می‌تواند روی راحتی کابل‌کشی تأثیر بگذارد.

بنابراین برای انتخاب لوله خرطومی، بهتر است هم ظرفیت محاسباتی و هم شرایط واقعی اجرای پروژه در نظر گرفته شود.

نتایج تست ایرانکمز را چگونه استفاده کنیم؟

جدول تست ایرانکمز می‌تواند به‌عنوان یک راهنمای سریع برای نصاب‌ها و مجریان پروژه‌های دوربین مداربسته مورد استفاده قرار گیرد.

برای مثال، اگر در یک مسیر قرار است چند کابل شبکه UTP لگراند عبور داده شود، می‌توان تعداد کابل‌ها را با جدول مقایسه کرد و سایز مناسب لوله خرطومی پلیران را انتخاب کرد.

همین موضوع برای کابل کواکسیال ترکیبی 0.7-96 با سیم برق 1 نیز صادق است.

اگر احتمال اضافه شدن کابل در آینده وجود دارد، بهتر است فقط بر اساس تعداد فعلی کابل‌ها تصمیم‌گیری نشود و فضای بیشتری برای توسعه مسیر در نظر گرفته شود.

نکته مهم درباره اعداد این آزمایش

اعداد اعلام‌شده در این صفحه، نتیجه تست عملی ایرانکمز با کابل‌های مشخص و رایج بازار هستند و نباید به‌عنوان ظرفیت اسمی یا حداکثر ظرفیت رسمی اعلام‌شده توسط تولیدکننده لوله خرطومی پلیران در نظر گرفته شوند.

کابل شبکه مورد استفاده در آزمایش، UTP لگراند و کابل ترکیبی مورد استفاده، کابل 0.7-96 با سیم برق 1 بوده است.

همچنین ممکن است به دلیل تفاوت قطر خارجی کابل‌ها، نوع روکش، ساختار کابل و شرایط مسیر، تعداد کابل قابل عبور در یک پروژه واقعی یک یا چند عدد کمتر یا بیشتر از اعداد جدول باشد.

هدف ایرانکمز از این آزمایش، ارائه یک معیار عملی و قابل استفاده برای انتخاب سایز لوله خرطومی پلیران در پروژه‌های واقعی کابل‌کشی است؛ معیاری که علاوه بر تعداد کابل، امکان حرکت و کشیده‌شدن کابل داخل لوله را نیز در نظر می‌گیرد.

در مجموع، لوله خرطومی پلیران با بهره‌گیری از مواد اولیه با کیفیت و طراحی انعطاف‌پذیر، راهکاری مطمئن برای محافظت از کابل‌ها و سیم‌ها در پروژه‌های ساختمانی و صنعتی است. مقاومت در برابر ضربه، مواد شیمیایی، نفوذ سیالات و دمای بالا، در کنار نصب آسان و تولید مدل‌های Halogen Free، این محصول را به گزینه‌ای مناسب برای افزایش ایمنی، دوام و نظم در مسیرهای کابل‌کشی تبدیل کرده است.
