اینجکتور POE دستگاهی است که نیروی برق را به کابل اترنت جهت استفاده تجهیزات شبکه اضافه می کند. این فناوری کاربردی بسیار مقرون به صرفه است. علاوه بر تسریع انتقال داده ها، شبکه را بسیار مقیاس پذیر می کند. انواع مختلفی از اینجکتورها در بازار موجود است. این مقاله از مجله اینترنتی ایرانکمز در مورد اینجکتور POE است. اینکه دقیقا اینجکتور POE چیست؟ نحوه عملکرد اینجکتور POE و در نهایت نحوه راه اندازی صحیح آن را مورد نقد و بررسی قرار می دهیم.



اینجکتور POE چیست؟

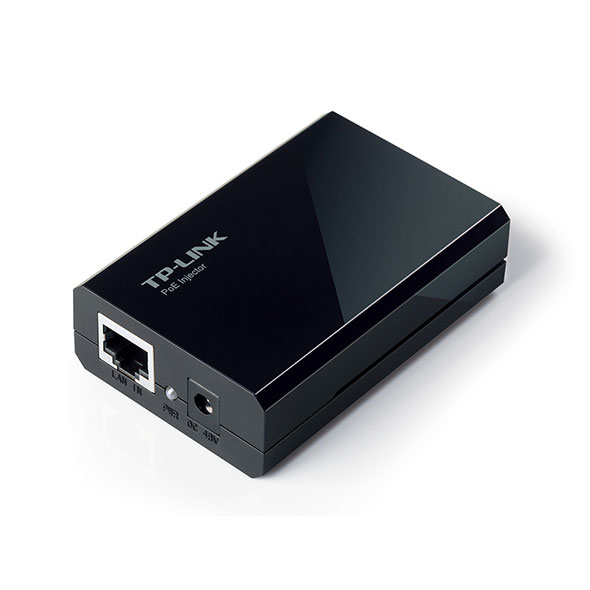

اینجکتور POE

در حقیقت اینجکتور POE وسیله ای برای انتقال برق مورد نیاز بر روی کابل اترنت است که هدف اصلی آن تامین برق مورد نیاز برای تجهیزات مورد استفاده در شبکه می باشد. این وسیله یکی از پرکاربردترین محصولات مورد استفاده در سیستم های شبکه نظیر: دوربین های IP، رادیو وایرلس ها یا همان اکسس پوینت های بی سیم، تلفن های VoIP، دستگاه های صنعتی از قبیل سنسورها، کنترل ها، مترها و غیره است که قابلیت POE دارند ولی سوئیچ موجود در شبکه POE ساپورت نمی باشد یا محصول مورد نظر ورودی برق DC به صورت مجزا ندارد.

یک اینجکتور POE قابلیت انتقال داده تا 1 گیگابایت بر ثانیه را دارد.



دوربین مداربسته دوربین مداربسته میکروفن دار دوربین مداربسته دید در شب رنگی دوربین مداربسته بولت دوربین مداربسته دام irancams.ir

تعریفی کوتاه از POE

همانطور که در مقاله POE چیست؟  گفته شد POE مخفف عبارت Power Over Ethernet به معنی تغذیه برق از طریق بستر شبکه (اترنت) می باشد. در اصل تکنیکی برای رساندن برق به دستگاه ها می باشد. امروزه تکنولوژی های بسیاری برای رساندن برق از بستر شبکه (اترنت) وجود دارد. بکارگیری این تکنیک نیاز به پریزهای جداگانه برای تامین منابع برق را کاهش یا حذف می کند. حال برای رساندن جریان برق مستقیم (DC) به دستگاه های شبکه از طریق کابل اترنت به اینجکتور POE نیاز داریم.



تکنولوژی های پر کارد POE

دو مورد از پر کاربردترین تکنولوژی های انتقال برق از بستر شبکه که تحت استاندارد 802.3  نیز می باشند و توسط موسسه مهندسین برق و الکترونیک (IEEE) توسعه یافته است عبارتند از:  Alternative A  و  Alternative B

در Alternative A برق و شبکه همگی از یک مسیر و مثل یک دیتا با ولتاژ یکسان عبور می کنند (مشابه تکنولوژی که در انتقال برق میکروفن ها استفاده می شود). برای سرعت های 10 و 100  از دو زوج سیم استفاده می شود ولی در سرعت های 1000 از تمامی 4 زوج سیم استفاده می شود.

اما در Alternative B مسیر انتقال برق و شبکه از هم جدا می شوند و امکان عیب یابی مشکلات در آینده را راحت تر می کنند. در یک کابل twisted Pair  زوج سیم های 4و5 ولتاژ مثبت و زوج سیم های 7و8 ولتاژ منفی را عبور می دهد.



استانداردهای POE

  • استاندارد IEEE 802.3af – 2003 برای انتقال برق تا حداکثر توان 15.4W
  • استاندارد IEEE 802.3at – 2009 که به آن +POE نیز گفته می شود برای انتقال برق تا حداکثر توان 25.5W

در حال حاضر استاندارد IEEE روی راهکارهایی کار میکند که میزان توان عبوری POE را افزایش دهد و به زودی  استانداردهای 802.3bt  type3 برای انتقال55W و 802.3bt  type4 برای انتقال 100-90 W را عرضه خواهد کرد.



اینجکتور POE چگونه کار می کند؟

اینجکتور POE یا همان اینجکتور شبکه به انتقال برق و داده ها به دستگاه های موجود در یک شبکه کمک می کند.

عملکرد اینجکتور POE را با مثالی مختصر توضیح میدهیم

زمانی که سوئیچ های اترنت یا دستگاه های دیگر عملکرد POE ندارند اما دستگاه های برقی مانند دوربین هایIP POE ، اکسس پوینت های وایرلس POE، روشنایی POE و موارد دیگر را پشتیبانی میکنند یک اینجکتور POE  میتواند کمک کند تا انرژی برق و داده ها را به فاصله ای بالغ بر 100 متر برای این دستگاه ها انتقال دهد . همچنین یک اینجکتور POE با برق مستقیم میتواند به دستگاه هایی با ولتاژ پایین برق نیز کمک کند.



ویژگی های اینجکتور POE

از ویژگی های کاربردی و کارآمد اینجکتور POE می توان به موارد زیر اشاره کرد:

1-افزایش انعطاف پذیری

حذف کابل کشی جداگانه برق و تجهیزات جانبی آن ، کاهش فضای سیم ها ، کاهش هزینه های کابل های برق ، شبکه ، نصب و تعمیر نگهداری و مهم ترین آن صرفه جویی در وقت، بخشی از مزیت های اینجکتور POE است.

2- مناسب انواع فضاها

اینجکتورهای POE دارای رتبه بندی جهانی ولتاژ ورودی AC از 100 الی 240 ولت بوده و دارای تاییدهای ایمنی درسراسر جهان هستند.

3- جمع و جور با کاربری آسان

معمولا یک اینجکتور POE دارای ابعاد 140 در 65 میلی متر (5.5 در 2.6 اینچ) و خروجی برق 15.4 وات است. به دلیل کوچک بودن به راحتی می توان ایراد و عیب آن را شناسایی کرد. دارای LED های که وضعیت دستگاه روشن یا خاموش بودن و خطا را نشان می دهد.

4- نصب آسان

با یه اتصال دو شاخه برق آداپتور برای اتصال به برق جریان متناوب و اتصال ساده سوکت کابل شبکه اینجکتور POE راه اندازی میشود.



انواع اینجکتور POE

به طور کلی می توان اینجکتورهای POE را به صورت زیر دسته بندی کرد:

  • اینجکتور POE فعال

اینجکتور فعال ورود برق را بررسی می کند و اگر برق مورد نیاز سیستم را برآورده نکند، روشن نمی شود.

ولتاژ 802.3 af /at /bt POE بین 44 تا 57 ولت DC خواهد بود. سعی کنید از POE  فعال استفاده کنید.

  • اینجکتور POE غیرفعال

اینجکتور POE غیرفعال از استانداردهای POE پیروی نمیکند. دستگاه‌ های POE غیرفعال معمولاً با ولتاژ 18 تا 48 ولت DC تغذیه می‌شوند. در صورت تامین ولتاژ نادرست توسط اینجکتور POE، احتمال صدمات جبران ناپذیر به دستگاه وجود دارد.

  • 12، 24 و 48 ولت

اینجکتورهای POE بر اساس ولتاژ برق خروجی که می توانند ارائه دهند به عنوان 12 ولت، 24 ولت یا 48 ولت طبقه بندی می شوند. در انتخاب یک اینجکتور POE، ولتاژ آن را با استاندارد ولتاژ دستگاه POE که باید تغذیه شود، مقایسه کنید.

  • تک پورت

یک اینجکتور POE که یک پورت دارد علاوه بر برق، دارای دو پورت RJ 45 است. این می تواند برق یک دستگاه با قابلیت POE  را که به آن متصل است را تامین کند. یک کابل Cat سوئیچ را به یکی از درگاه‌های اینجکتور POE متصل می‌کند، و کابل طولانی دیگری، پورت بعدی را (که هم برق و هم داده را حمل می‌کند) به دستگاه شبکه که به برق نیاز دارد متصل می‌ کند. اینجکتور POE باید نزدیک سوئیچ شبکه قرار می گیرد تا بتواند از برق رک ، یو پی اس و سایر دستگاه ها استفاده کند. شایان ذکر است اینجکتور POE نیاز به برق AC/DC دارد.

اینجکتورهای تک پورت POE در نسخه های 10/100 مگابیت بر ثانیه و 10/100/1000 مگابیت بر ثانیه برای مدیریت شبکه های 1 GEدر دسترس هستند.

  • چند پورت

اینجکتور POE که دارای چند پورت می باشد می تواند کار یک سوئیچ POE 24 یا 48 پورت را انجام دهد. هر پورت سوئیچ به یکی از پورت های این انژکتور POE چند پورت متصل می شود و هر دستگاه شبکه ای که POE ساپورت باشد برای تامین برق مورد نیاز به این اینجکتور چند پورت POE متصل می شود.

دستگاه ضبط تصاویر تحت شبکه دستگاه رکوردر شبکه دستگاه NVR ان وی آر NVR irancams.ir

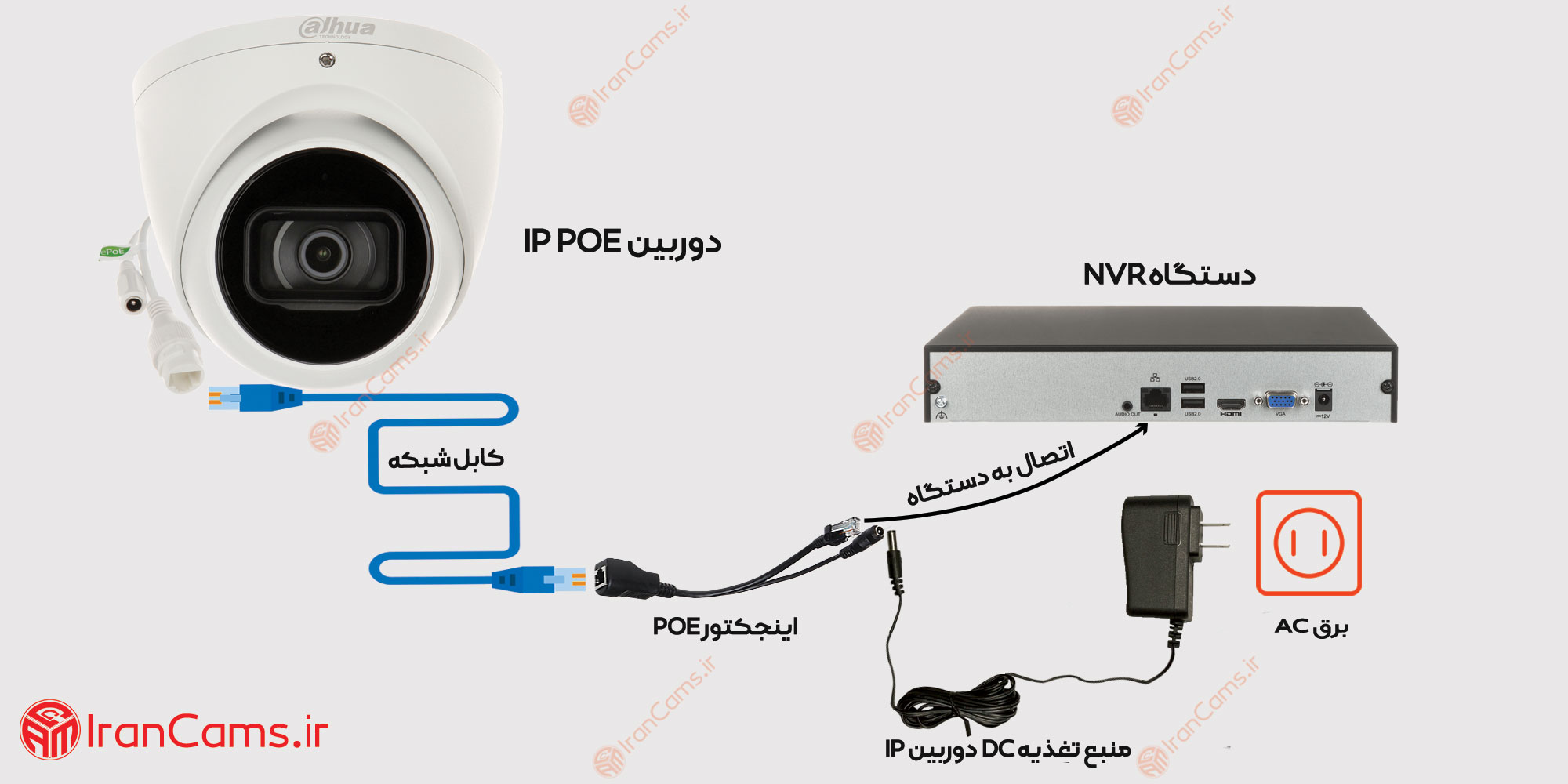

مراحل نصب اینجکتور POE

با مثالی ساده در این بخش همراه ما باشید.

مثال : میخواهیم با راه اندازی یک دوربین IP که قابلیت ساپورت POE را دارد، اینجکتور POE را نصب کنیم.

  • یک دوربین IP، یک اینجکتور POE، یک دستگاه NVR یا سوئیچ شبکه و کابل های اترنت Cat5e یا Cat6 نیاز داریم.
  • از صحت کارکرد دستگاه های مورد استفاده اطمینان حاصل نمایید.
  • حتما از تنظیمات شبکه و ویدئو اطمینان حاصل کنید.
  • دوربین IP را در محل مناسب نصب کنید.
  • کابل اترنت را به پورت POE/Data Out اینجکتور POE وصل کرده و سر دیگر کابل را به پورت POE دوربین IP وصل کنید.
  • سر دیگر کابل اترنت اینجکتور POE را به دستگاه NVR یا سوئیچ اترنت وصل کنید.
  • منبع تغذیه DC را به اینجکتور POE وصل کرده و آن را به جریان برق AC متصل نمایید.

مراحل نصب اینجکتور POE

مراحل به اتمام رسید و اینجکتور POE نصب شد.

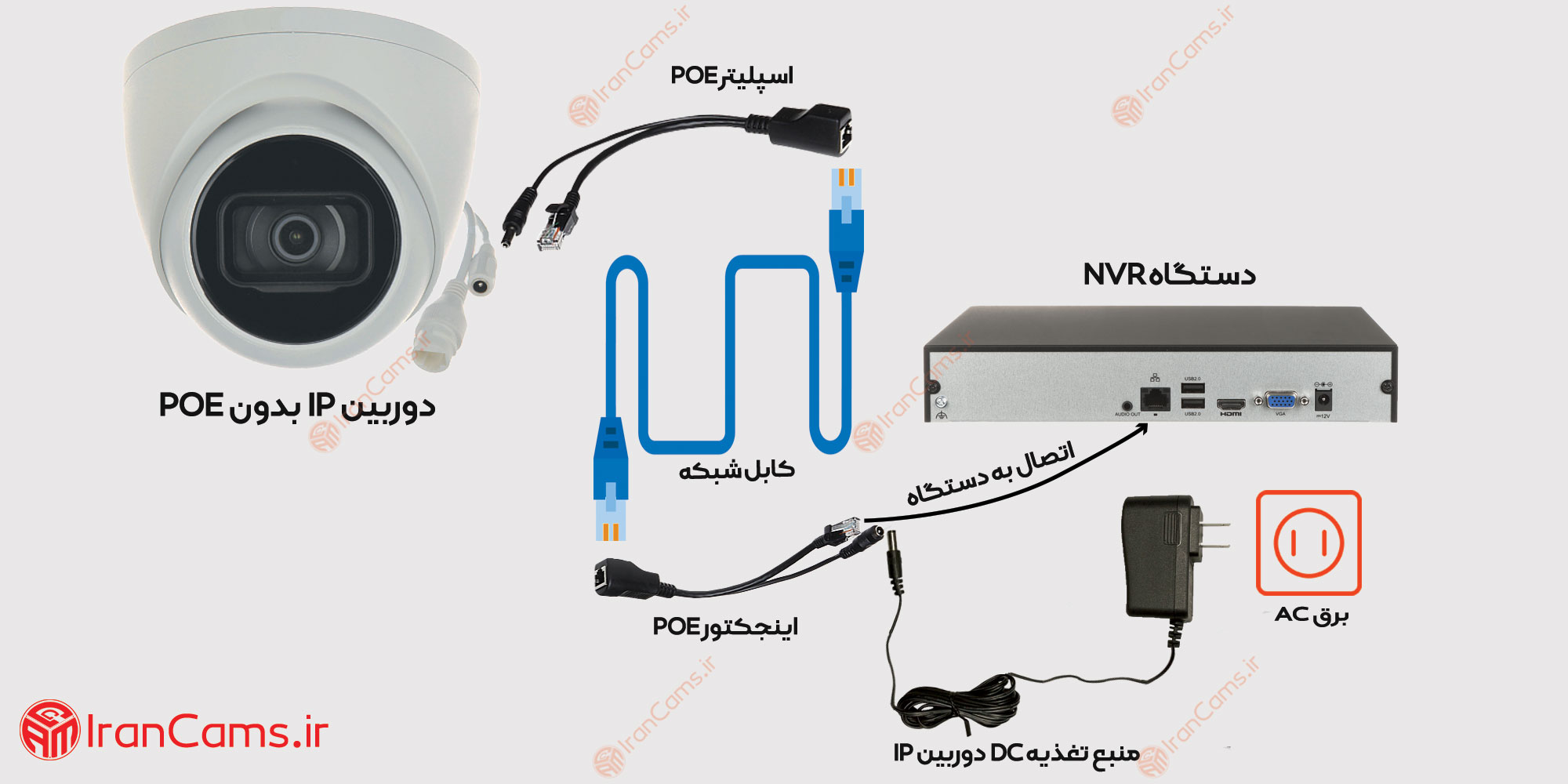

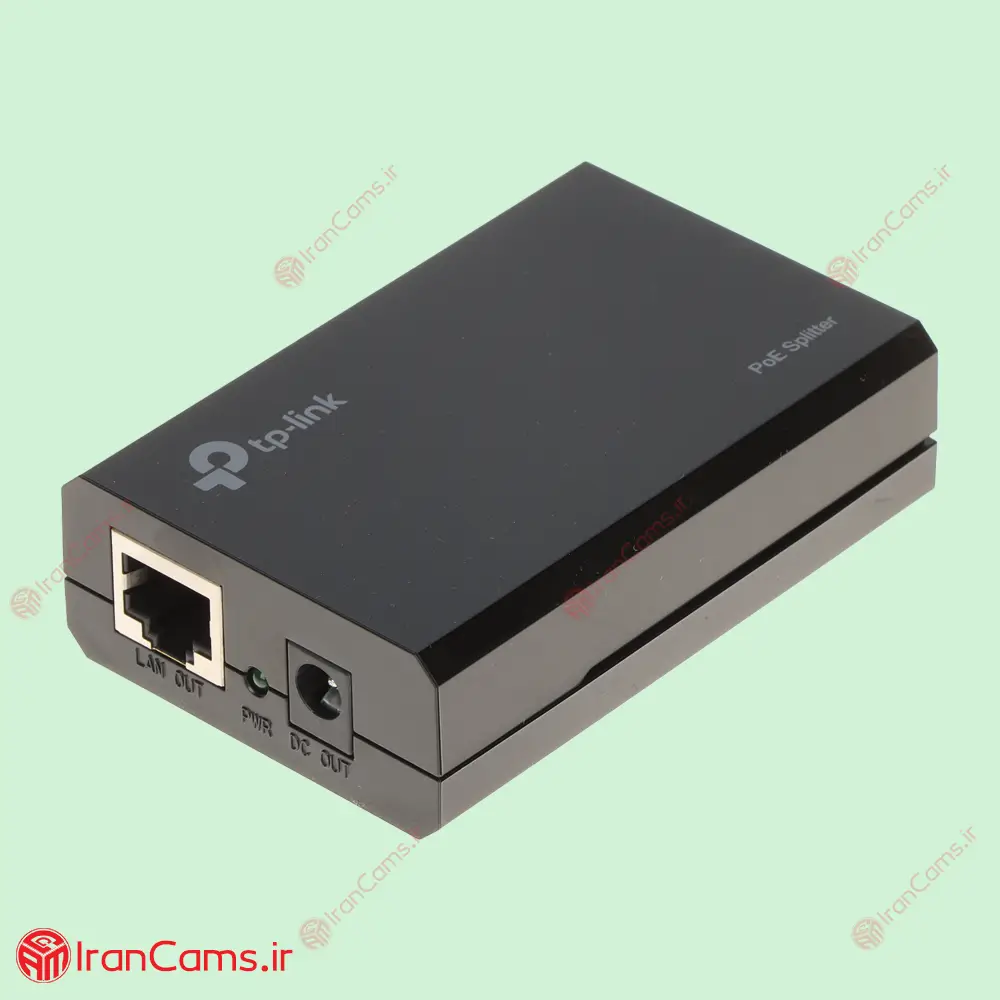

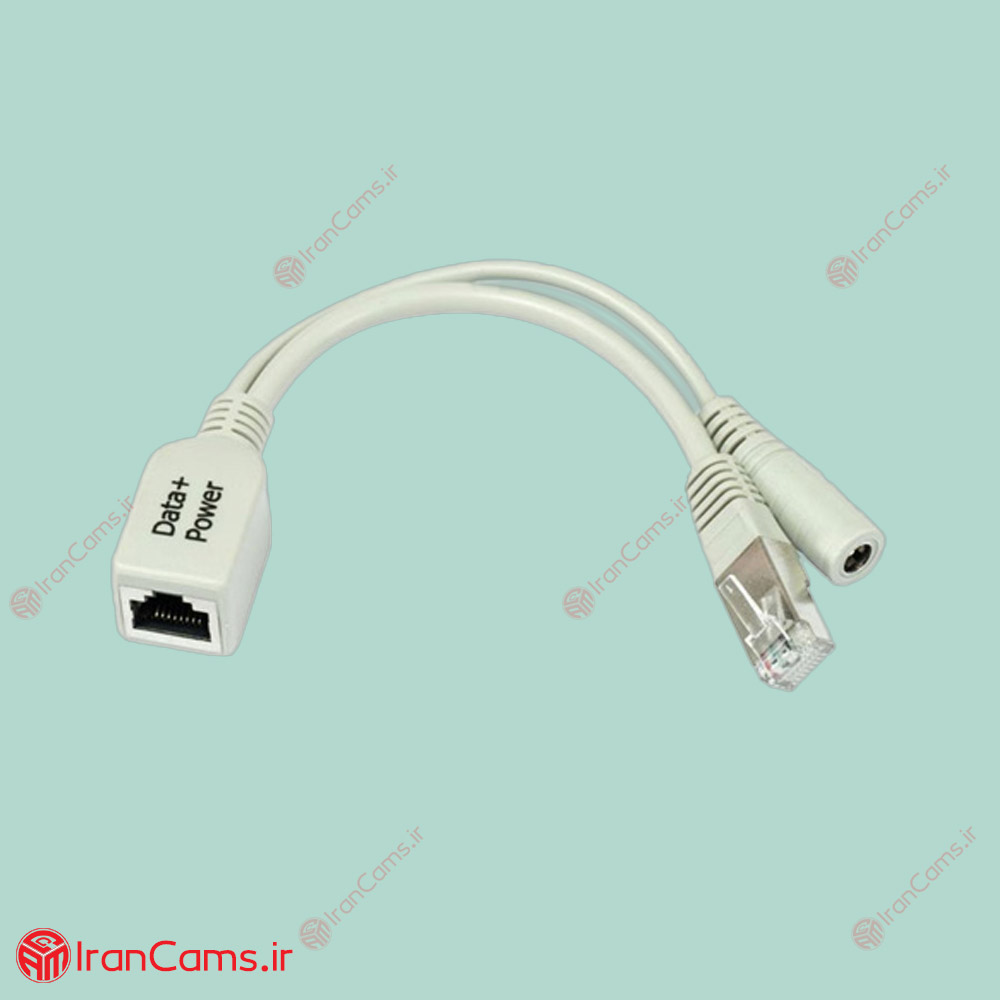

مراحل نصب دوربین IP بدون POE توسط اینجکتور POE

مثال 2: راه اندازی یک دوربین IP که قابلیت ساپورت POE را ندارد، توسط اینجکتور و اسپلیتر POE

  • یک دوربین IP، یک اینجکتور POE، یک اسپلیتر POE، یک دستگاه NVR یا سوئیچ شبکه و کابل های اترنت Cat5e یا Cat6 نیاز داریم.
  • از صحت کارکرد دستگاه های مورد استفاده اطمینان حاصل نمایید.
  • حتما از تنظیمات شبکه و ویدئو اطمینان حاصل کنید.
  • دوربین IP را در محل مناسب نصب کنید.
  • کابل اترنت را به پورت POE/Data Out اینجکتور POE وصل کرده و سر دیگر کابل را به پورت POE/Data In اسپلیتر POE وصل کنید.
  • سر دیگر کابل اترنت اینجکتور POE را به دستگاه NVR یا سوئیچ اترنت وصل کنید.
  • سر دیگر کابل اترنت اسپلیتر POE را به پورت دوربین IP وصل کنید.
  • منبع تغذیه DC را به اینجکتور POE وصل کرده و آن را به جریان برق AC متصل نمایید.
  • سر آداپتوری اسپلیتر POE را به کابل پاور دوربین IP وصل کنید.

در این روش ما با استفاده از کابل شبکه زیر ساخت و بدون کابل کشی مجدد، برای تامین برق دوربین IP و صرف هزینه و زمان بیشتر، دوربین IP را راه اندازی کردیم.

مراحل نصب دوربین IP بدون POE توسط اینجکتور POE
