در این مقاله از مجله ایرانکمز، مشخص میکنیم که اسپلیتر POE یا (POE Splitter) چیست و چه کاری انجام می دهد. و چگونگی انتخاب و روش استفاده از اسپلیتر POE را برایتان شرح می دهیم و در نهایت به پرسشهای متداولی درباره اسپلیتر POE می پردازیم.
تکنولوژی POE که مخفف Power over Ethernet است، این امکان را برای تجهیزات تامین کننده برق (PSE) ایجاد می کند که (بدون نیاز به کابل کشی مجدد برای انتقال برق)، انرژی برق و داده را همزمان از طریق یک کابل شبکه برای دستگاهی که نیاز به انرژی برق دارد (PD)، فراهم کنند. شبکه POE مزیت‌های مختلفی از جمله انعطاف‌پذیری، صرفه‌جویی در هزینه‌ها و قابل اطمینان بودن را برای نصب دستگاه در جایی که منبع برق در نزدیکی آن نیست، به ارمغان می‌آورد. اسپلیتر POE نیز یکی از همان تجهیزات است که تامین کننده برق یا PSEها می باشد.
اسپلیتر POE چیست؟
اسپلیتر POE یا (POE Splitter) وسیله ای است که برق موجود در کابل اترنت را جدا کرده و با اختصاص دادن به یک کابل جداگانه، برق دستگاهی که با تکنولوژی POE سازگار نیست را تامین می کند.
این وسیله دقیقا مقابل اینجکتور POE عمل میکند که برق مورد نیاز دستگاه (PD) را از منبع تغذیه دریافت میکند و از طریق یک کابل شبکه به دستگاه سازگار با POE انتقال می دهد. اسپلیتر POE زمانی مورد استفاده قرار میگیرد که، دستگاهی (PD) در نقطه ای دور وجود دارد که علاوه بر نبود منبع تغذیه (برق AC) در محل مورد استفاده با تکتولوژی POE هم سازگار نباشد.. پس در نتیجه این وسیله به همراه سوئیچ POE و اینجکتور POE قابل استفاده است.

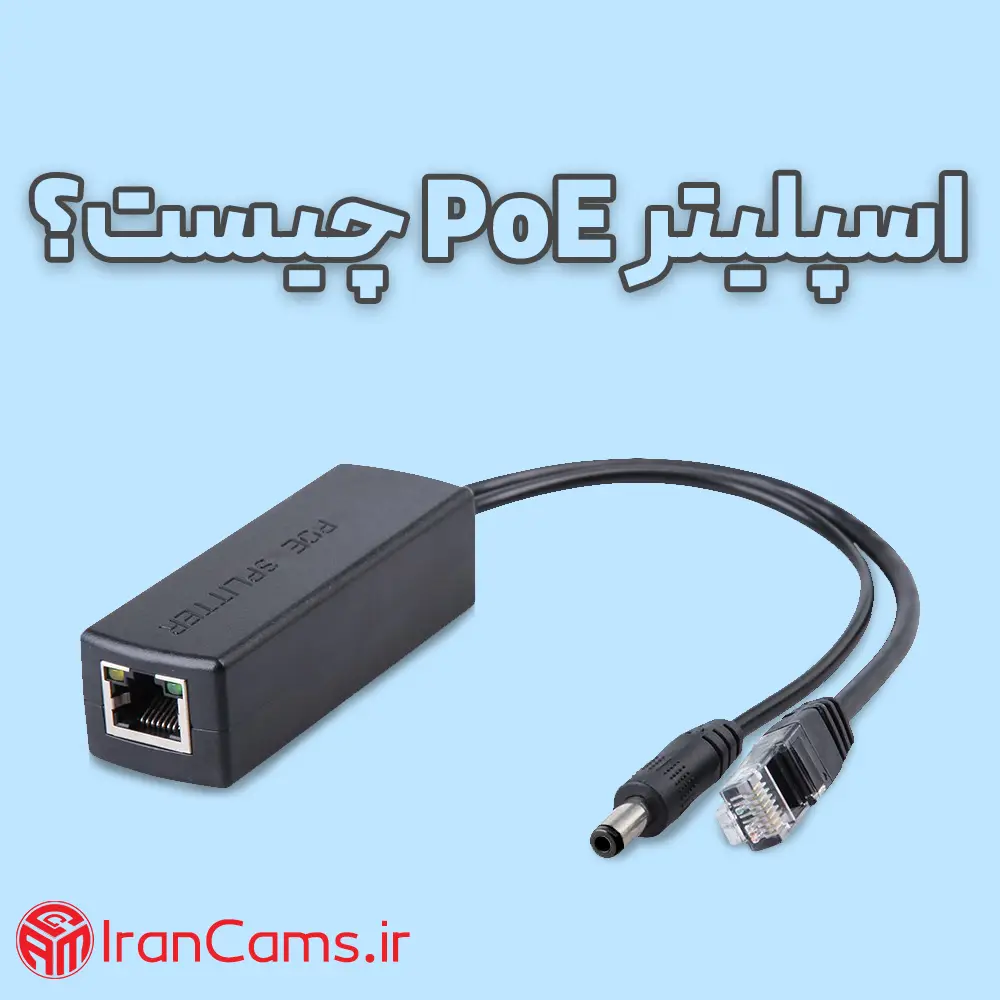

همانطور که در تصویر مشاهده می کنید، اسپلیتر POE در یک طرف دارای دو کابل خروجی است که یکی، داده را به دستگاه (PD) منتقل کرده و دیگری برق دستگاه(PD) را تأمین میکند.
اسپلیتر POE (POE Splitter) چگونه کار میکند؟
در دو حالت از POE اسپلیتر در شبکه استفاده می‌شود:
- در شبکه‌ای که بین دستگاه‌های با قابلیت POE و دستگا‌های بدون POE نیاز به برقراری ارتباط است.
- در شبکه‌ای که داده ها به وسیله یک سوئیچ یا روتر بدون POE ارسال می‌شود که در انتها به دستگاه‌هایی که از تکنولوژی POE پشتیبانی می کنند یا نمی کنند متصل می شود.

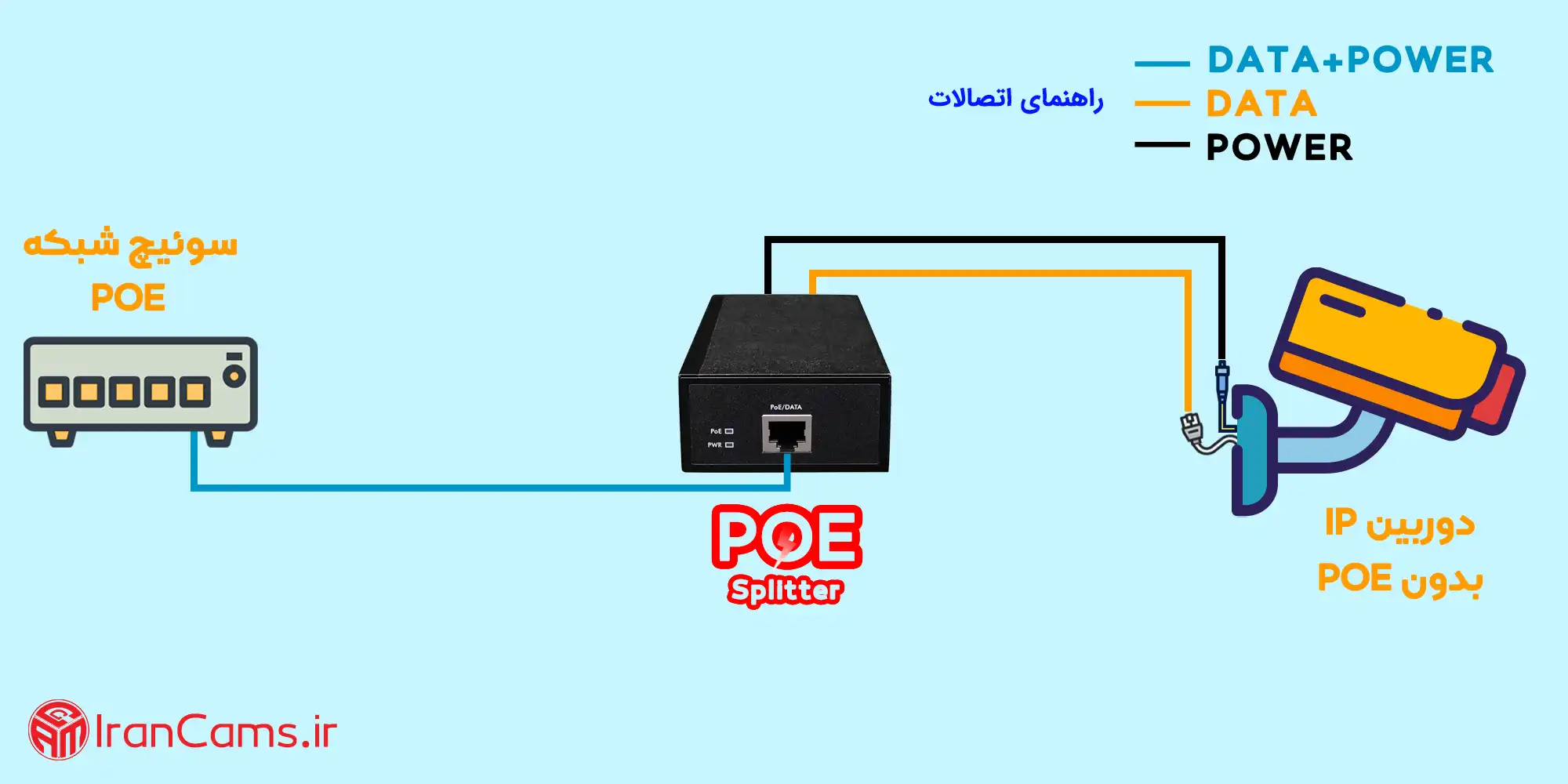

همانند تصویر زیر، دستگاه تأمین‌کننده‌ی برق (PSE) یک سوئیچ POE است که مستقیما جریان برق را از طریق کابل اترنت به ورودی اسپلیتر POE انتقال می دهد و اسپلیتر POE نیز از سمت خروجی یک کابل داده و یک کابل برق را به دوربین IP انتقال می دهد.
وقتی که اسپلیتر یک سیگنال POE یکپارچه دریافت میکند، داده و برق را به دو شاخه‌ی مجزا تقسیم میکند تا دستگاه‌هایی مثل: دوربین IP و اکسس پوینت که POEساپورت نیستند بتوانند از آنها استفاده کنند.

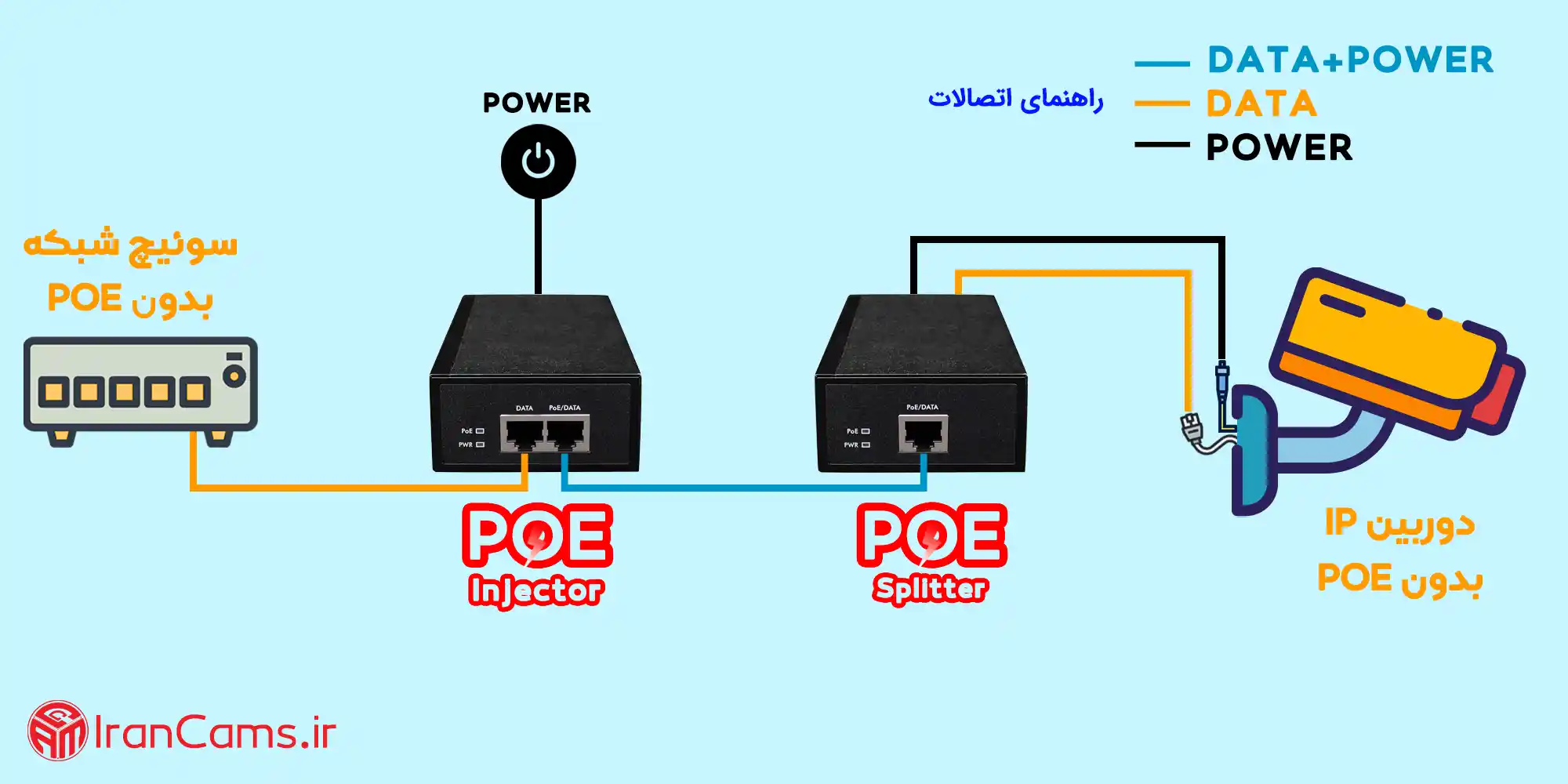

اگر در یک شبکه ترکیبی از دستگاه‌های سازگار و ناسازگار با POE استفاده شوند، نمیتوان اسپلیتر POE (POE Splitter) را به طور مستقیم به سوئیچی که از POE پشتیبانی نمیکند منتصل کرد ولی از یک اینجکتور POE می توان برای تامین برق (PD) کمک گرفت. برای مثال، در شکل زیر یک اسپیلیتر POE به یک اینجکتور POE وصل شده است، در واقع اینجکتور POE همانند یک واسط عمل کرده. سرانجام برق و داده برای دوربین IP (ناسازگار با POE) که در انتها قرار دارد، ارسال می‌شود.
نحوه راه اندازی اسپلیتر POE
به طور کلی برای تامین برق دستگاه‌هایی مثل دوربین IP، تلفن‌های VoIP، اکسس پوینت ها (گیرنده امواج) و دربازکن تحت شبکه که از تکنولوژی POE پشتیبانی نمی‌کنند، به اسپلیتر POE احتیاج خواهید داشت. با استفاده از مثالی که در آن یک دوربین IP که از قابلیت POE پشتیبانی نمی کند را توسط یک اسپلیتر POE به سوئیچ POE در شبکه متصل می کنیم.
وسایل مورد نیاز:
- اسپلیتر POE
- سوئیچ POE
- دوربین IP
- کابل UTP (کابل شبکه)
اسپلیتر POE که در این مثال استفاده میکنیم، کابل خروجی برق مستقیمِ 12 ولت دارد.
- قدم اول: دو کابل خروجی اسپلیتر POE که یکی برای انتقال برق و دیگری برای داده است را به دوربین IP وصل میکنیم.
- قدم دوم: یک سر کابل UTP را به پورت اترنت بر روی سوئیچ POE و سر دیگر را به پورت ورودی اسپلیتر POE وصل میکنیم
با انجام این مراحل، داده و برق به دوربین IP ارسال می‌شوند.
نکات لازم در خرید اسپلیتر POE
مهمترین نکته در خرید اسپلیتر POE، اطمینان حاصل کردن از سازگاری آن با دستگاه‌های POE در شبکه است. اکثر اسپلیترهای POE موجود در بازار، با استانداردهای IEEE 802.3af و IEEE 802.3at سازگار هستند. اسپلیترهای POE می‌توانند توسط ورودی POE با استاندارد 802.3af تغذیه شوند، تا حدی که توان خروجی آنها کمتر از 15.4 وات باشد.
اگر توان مورد نیاز کمتر از 30 وات باشد، می‌توان اسپلیتر POE را توسط ورودی POE با استاندارد 802.3at تغذیه کرد. برق ورودی دستگاه‌هایی که از اسپلیتر POE تغذیه می‌شوند، نباید از توان خروجی آن تجاوز کرده و باید با این استانداردها سازگار باشند. همچنین باید توجه داشت که استاندارد اسپلیتر POE باید با استاندارد دیگر دستگاه‌های شبکه، مانند اینجکتور و سوئیچ با قابلیت POE، سازگار باشد.
تفاوت اسپلیتر POE با اینجکتور POE در چیست؟
هر دو دستگاه (اسپلیتر POE و اینجکتور POE) برای تأمین برق استفاده می‌شوند ولی در جهت‌های متضاد. اینجکتور POE که به آن midspan (دستگاه واسطه) هم گفته می‌شود، برق DC را از طریق کابل شبکه به داده‌هایی که از سمت سوئیچ بدون POE یا endspan (دستگاه انتهایی) می‌آید، اضافه میکند. تا دستگاه (PD) POE ساپورت، مانند: دوربین IP از آن استفاده کند.
اسپلیتر POE (POE Splitter) برق را از داده جدا می کند و از طریق کابل مخصوصی آن را به دستگاه هایی که قابلیت POE را ندارند ارسال می کند تا از آن استفاده کنند.
برای آشنایی بیشتر با مفاهیم midspan و endspan این مقاله را بخوانید: POE چیست؟
در ادامه چندین مدل از انواع اسپلیتر POE ساده ولی کاربردی را خدمت تان معرفی خواهیم کرد:

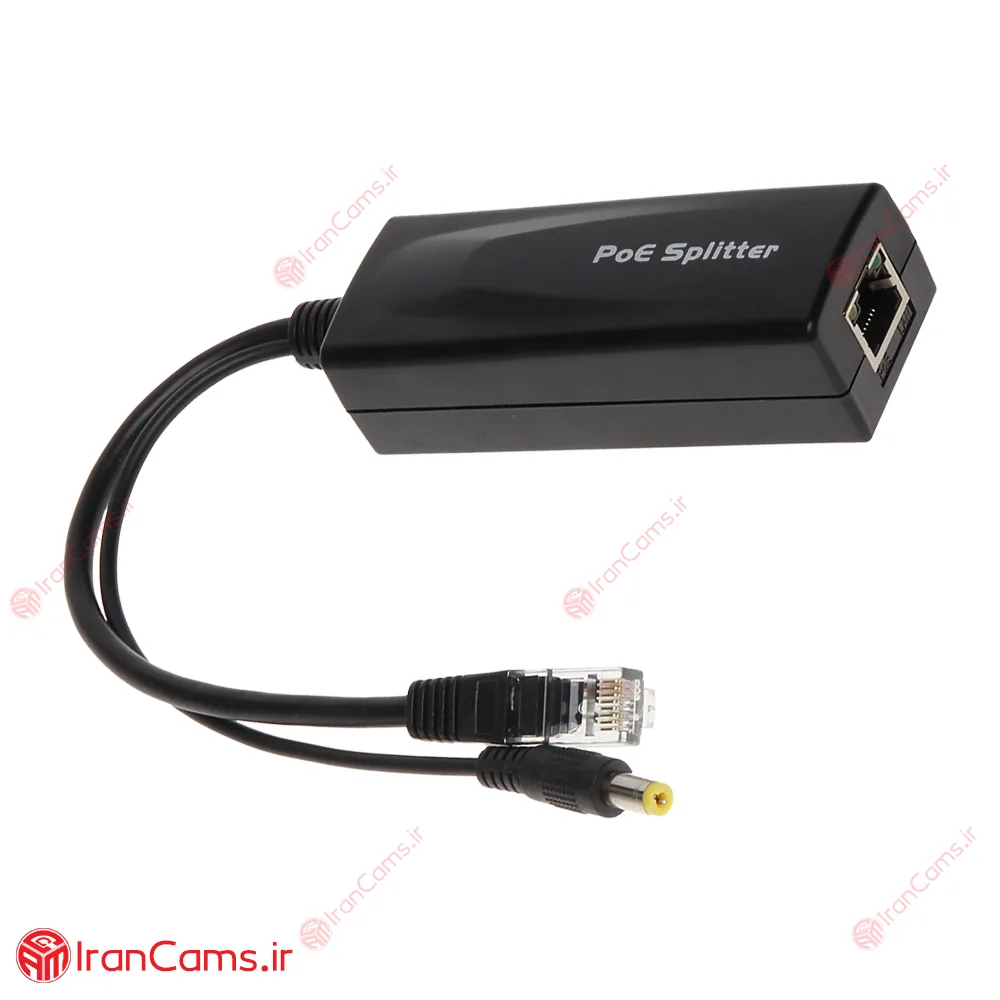

اسپلیتر PoE اچ ار یو ای (HRUI) مدل HR-AF-PD12D
مشخصات و خرید اسپلیتر PoE اچ ار یو ای (HRUI) مدل HR-AF-PD12D <- کلیک کنید
- ورودی برق: PoE با ولتاژ 40 تا 57 ولت
- خروجی برق: 12 ولت DC با جریان 1 آمپر
- توان خروجی: حداکثر 15.4 وات
- پهنای باند: تا 100 مگابیت بر ثانیه
- پورت‌های خروجی: یک پورت RJ45 برای داده و یک پورت DC برای برق
- استانداردها: IEEE 802.3af
- دمای کاری: 0 تا 50 درجه سانتی‌گراد
- رطوبت کاری: 20% تا 85% بدون تراکم
- ابعاد: طول 82 میلی‌متر، عرض 28 میلی‌متر، ارتفاع 23 میلی‌متر
- وزن: حدود 100 گرم
با اسپلیتر PoE مدل HR-AF-PD12D از برند معتبر HRUI، به راحتی برق و دیتا را از یک کابل شبکه جدا کنید. این دستگاه یک راه‌حل هوشمندانه برای تغذیه تجهیزاتی است که از فناوری PoE پشتیبانی نمی‌کنند؛ مانند انواع دوربین مداربسته، مودم و روتر.
اسپلیتر HR-AF-PD12D با استاندارد IEEE 802.3af سازگار است و می‌تواند خروجی پایدار ۱۲ ولت و ۱ آمپر (معادل ۱۵.۴ وات) را برای دستگاه شما فراهم کند. یکی از مزیت‌های کلیدی این محصول، قابلیت انتقال برق و داده تا فاصله ۱۰۰ متری است که نیاز به کابل‌کشی‌های اضافی را در محیط‌های بزرگ از بین می‌برد و نصب تجهیزات را ساده‌تر میکند.
اسپلیتر PoE اچ ار یو ای (HRUI) مدل HR-AT-PD12D
مشخصات و خرید اسپلیتر PoE اچ ار یو ای (HRUI) مدل HR-AT-PD12D <- کلیک کنید
- ورودی برق: PoE با ولتاژ 40 تا 57 ولت
- خروجی برق: 12 ولت DC با جریان 1 آمپر
- توان خروجی: حداکثر 15.4 وات
- پهنای باند: تا 100 مگابیت بر ثانیه
- پورت‌های خروجی: یک پورت RJ45 برای داده و یک پورت DC برای برق
- استانداردها: IEEE 802.3af
- دمای کاری: 0 تا 50 درجه سانتی‌گراد
- رطوبت کاری: 20% تا 85% بدون تراکم
- ابعاد: طول 82 میلی‌متر، عرض 28 میلی‌متر، ارتفاع 23 میلی‌متر
- وزن: حدود 100 گرم
اسپلیتر PoE مدل HR-AT-PD12D از برند HRUI، یک راه‌حل تخصصی برای تغذیه همزمان برق و دیتای تجهیزات شبکه و دوربین‌های مداربسته است. این دستگاه به لطف توان خروجی بالا، برای دستگاه‌هایی که به برق بیشتری نیاز دارند گزینه‌ای ایده‌آل محسوب می‌شود. مهمترین ویژگی آن، عمر طولانی و اطمینان‌پذیری فوق‌العاده است؛ با میانگین زمان بین خرابی (MTBF) حدود ۱۹۰,۰۰۰ ساعت، می‌توانید برای سال‌ها روی عملکرد پایدار و بدون وقفه آن حساب کنید.
کیت اینجکتور اسپلیتر POE (آداپتور تبدیل کابلی POE مدل Splitter & Injector)
مشخصات و خرید کیت اینجکتور اسپلیتر POE (آداپتور تبدیل کابلی POE مدل Splitter & Injector) <- کلیک کنید
- راه‌حل برق‌رسانی به دستگاه‌های فاقد PoE (ایده‌آل برای دوربین IP، اکسس پوینت، روتر و…)
- حذف کامل کابل‌کشی اضافی برق (صرفه‌جویی فوق‌العاده در هزینه و زمان نصب)
- کیت کامل شامل اینجکتور و اسپلیتر (ترکیب برق و دیتا در مبدأ و جداسازی در مقصد)
- پشتیبانی از ولتاژهای متنوع (۵ تا ۴۸ ولت) (سازگار با آداپتور برق دستگاه شما)
- اتصالات استاندارد و جهانی (کانکتور شبکه RJ45 و فیش تغذیه DC)
- پشتیبانی از سرعت شبکه ۱۰/۱۰۰ مگابیت بر ثانیه
- نصب فوری و آسان (Plug & Play) (بدون نیاز به هیچ‌گونه تنظیمات)
- بهترین عملکرد در فواصل تا ۴۰ متر (بسته به کیفیت کابل و ولتاژ ورودی)
نصب تجهیزات تحت شبکه مانند دوربین‌های IP و اکسس پوینت‌ها در مکان‌های فاقد دسترسی به پریز برق، یک چالش رایج است. اجرای کابل‌کشی مجزای برق، فرآیندی پرهزینه، زمان‌بر و مخرب برای زیبایی محیط محسوب می‌شود. در اینجاست که فناوری اینجکتور POE به عنوان یک راهکار کارآمد و اقتصادی، مشکل تأمین برق این تجهیزات را به طور کامل حل میکند. کیت اینجکتور اسپلیتر POE (آداپتور تبدیل کابلی POE مدل Splitter & Injector) یک راه حل ارزان و سریع برای این منظور است.
